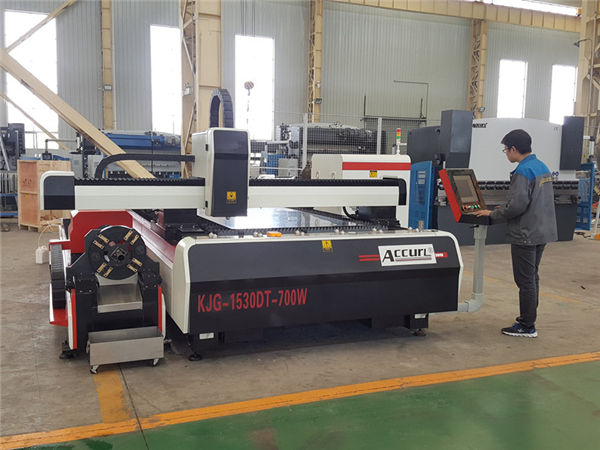

फोटोइलेक्ट्रिक रूपांतरण के लिए एल्यूमीनियम शीट धातु लेजर काटने की मशीन

उत्पाद विवरण

प्रमाणन: सीई
भुगतान और नौवहन शर्तें:
न्यूनतम आदेश मात्रा: 1Set
मूल्य पर भाव - ताव हो सकता है
पैकेजिंग विवरण: 1 * 40GP कंटेनर
प्रसव के समय: 30 दिनों का है
भुगतान की शर्तें: एल / सी, डी / ए, टी / टी, डी / पी, वेस्टर्न यूनियन

विस्तृत उत्पाद विवरण

आवेदन ::	सभी धातु सामग्री	काटने मोटाई:	एसएस तक 12 मिमी, एमएस तक 22 सेमी
लेजर प्रकार ::	आयातित मूल फाइबर लेजर	काटने मोटाई:	12 मिमी (कार्बन स्टील) 5 मिमी एसएस
न्यूनतम चौड़ाई:	0.1 मिमी	नियंत्रण सॉफ्टवेयर ::	Cypcut
ग्राफिक प्रारूप समर्थित ::	एआई, बीएमपी, डीएसटी, डीडब्ल्यूजी, डीएक्सएफ, डीएक्सपी, एलएएस, पीएलटी	ब्रांड का नाम::	TAIYI लेजर
दोहराव सटीकता ::	+/- 0.03mm	परिचालन तापमान::	0 डिग्री सेल्सियस -45 डिग्री सेल्सियस
शीतलन मोड:	पानी ठंढा करना	लेजर स्रोत:	IPG / Nlight / Raycus / अधिकतम
वोल्टेज::	AC380V% 10% 50HZ (60HZ)	काटने क्षेत्र:	3000x1500mm

फाइबर लेजर मशीन का लाभ

1) उत्कृष्ट बीम गुणवत्ता: छोटे फोकस व्यास और उच्च कार्य कुशलता, उच्च गुणवत्ता।
2) उच्च काटने की गति: काटने की गति 60 मीटर / मिनट से अधिक है
3) स्थिर चल रहा है: शीर्ष विश्व आयात फाइबर पराबैंगनीकिरण, स्थिर प्रदर्शन, प्रमुख भागों को अपनाना
100,000 घंटे तक पहुंचें;
4) photoelectric रूपांतरण के लिए उच्च दक्षता: CO2 लेजर काटने की मशीन के साथ तुलना करें,
फाइबर लेजर कटिंग मशीन में तीन बार फोटोइलेक्ट्रिक रूपांतरण दक्षता होती है
5) कम लागत और कम रखरखाव: ऊर्जा बचाएं और पर्यावरण की रक्षा करें। फोटोइलेक्ट्रिक रूपांतरण दर
25-30% तक है। कम बिजली की खपत, यह पारंपरिक CO2 लेजर का केवल 20% -30% है
काटने वाली मशीन। फाइबर लाइन ट्रांसमिशन की जरूरत नहीं है लेंस को प्रतिबिंबित करें, रखरखाव लागत को बचाएं;
6) आसान संचालन: फाइबर लाइन ट्रांसमिशन, ऑप्टिकल पथ का कोई समायोजन नहीं;
7) सुपर लचीला ऑप्टिकल प्रभाव: कॉम्पैक्ट डिजाइन, लचीला विनिर्माण आवश्यकताओं के लिए आसान है।

सुविधा और संपत्ति

1. मशीन उच्च काटने की गति, उच्च दक्षता, सुरक्षा और स्थिरता के साथ एक अच्छा प्रदर्शन प्राप्त है। और डायोड पंप सॉलिड स्टेट लेजर में लंबे समय तक कामकाजी जीवन, मुफ्त रखरखाव और उच्चतम आईपीसीई का लाभ है। यह एक छोटे विचलन कोण और अच्छी गुणवत्ता के प्रकाश किरण को भी सुनिश्चित करता है।
2. प्रकाश स्थान अच्छी गुणवत्ता प्राप्त है। और मशीन थोड़ा ही विकृत करती है। इसके अलावा, सामग्री एक चिकनी और अच्छी उपस्थिति हो सकती है।
3. उपचार के बाद, उच्च कठोरता के साथ फ्रेम उच्च कंपन-अवशोषित प्रदर्शन है। गैन्ट्री संरचना वाला फ्रेम बड़े सीएनसी गैन्ट्री मशीनिंग केंद्र में संसाधित एक-चरण है। अनुकूलित संरचना के साथ, मशीन स्थिरता और उच्च सटीकता का आनंद लेती है जिसे 0.01 मिमी / मी के भीतर नियंत्रित किया जा सकता है।
4. आयातित सर्वो मोटर, ग्रहों reducer, और परिष्कृत दिशा ड्राइव तंत्र स्थिरता और सटीकता सुनिश्चित करते हैं।
5. व्यावहारिक एचएमआई कई व्यावहारिक कार्यों के साथ काम करना आसान है।
6. आयातित बेवल गियर, पेचदार रैक, रैखिक गाइड रेल अत्यधिक सटीक चलने की दिशा सुनिश्चित करते हैं।
7. ऑटो-ऊंचाई और टक्कर-रोधी प्रणाली स्वचालित रूप से एक निश्चित दूरी पर काटने के लिए उचित ऊँचाई पर भली भांति काटने वाले सिर को समायोजित करती है।
8. मशीन की बिजली की आपूर्ति स्वचालित सुरक्षा सुरक्षा के साथ डिज़ाइन की गई है, और इसमें गलती अलार्म है।
9. फैशनेबल, नाजुक और कलात्मक डिजाइन, कॉम्पैक्ट मशीन बिखरे हुए हिस्सों के बिना छोटे फर्श क्षेत्र को कवर करती है। और मशीन को संचालित करना आसान है।

विशिष्टता

लेजर स्रोत का माध्यम	रेशा
काटने रेंज (एल * डब्ल्यू)	3000 मिमी × 15000 मिमी
जेड एक्सल स्ट्रोक	250 मिमी
मैक्स। स्थिति की गति	120 मीटर / मिनट
एक्स, वाई एक्सल मैक्स। गति तेज करें	1.0g
शीतलन रूप	पानी ठंढा करना
लेजर तरंग दैर्ध्य	1070nm
लेजर स्रोत की आउटपुट शक्ति	500W / 1000W / 1500W / 2000W 2500W / 3000W / 4000W (वैकल्पिक)
मिन। काटने का अंतर	≤ 0.1 मिमी
एक्स, वाई और जेड एक्सल की स्थिति सटीकता	Mm 0.03 मिमी
एक्स, वाई और जेड एक्सल की बार-बार पोजिशनिंग सटीकता	± 0.01 मिमी
काटने की सामग्री की मोटाई (सामग्री के अनुसार)	0.2 - 25 मिमी
ड्राइवर मॉडल	आयातित इमदादी मोटर
पावर आवश्यकता	380 वी, 50/60 हर्ट्ज
वर्किंग टेम्परेचर	0-45 ℃
लगातार काम करने का समय	चौबीस घंटे
मशीन वजन	लगभग 12000 किलोग्राम
बिजली आपूर्ति का कुल संरक्षण स्तर	IP54

काटने की सामग्री

फाइबर लेजर सभी प्रकार की गैर लौह धातुओं को काट सकता है, जैसे तांबा, एल्यूमीनियम, यह उच्च परावर्तक सामग्री, और टंगस्टन, स्टेनलेस स्टील, कार्बन स्टील, मैंगनीज स्टील, जस्ती शीट, एल्यूमीनियम प्लेटफ़ॉर्म गोल्ड मिश्र धातु प्लेट, और अन्य दुर्लभ भी काट सकता है धातुओं।

अनुप्रयोग उद्योग

फाइबर लेजर काटने की मशीन एयरोस्पेस, विमानन, इलेक्ट्रॉनिक्स, लिफ्ट, चिकित्सा उपकरण, रसोई बिजली, ऑटो पार्ट्स, बिजली के उपकरण, सोना मढ़वाया चेसिस अलमारियाँ, यांत्रिक उपकरण, प्रकाश व्यवस्था के हार्डवेयर, विज्ञापन संकेत, प्रदर्शन उपकरण, सभी प्रकार के व्यापक रूप से इस्तेमाल किया जा सकता है धातु उत्पाद, शीट मेटल कटिंग प्रोसेसिंग और अन्य उद्योग।

विस्तृत चित्र

	नाम:मशीन शरीर और सामान a.600 ℃ ताप उपचार, ओवन में 24 घंटे ठंडा, सटीक CO2 संरक्षण वेल्डिंग, विरूपण के बिना 20 साल का उपयोग सुनिश्चित करने के लिए। बी। एसिंक्रोनस एक्स / वाई / जेड अक्ष: जेड-अक्ष 150 मिमी चला सकते हैं, धातु की चादरों की कई किस्मों को काटने के लिए उपयुक्त है। c। उच्च गुणवत्ता इसकी स्थायित्व और आसान रखरखाव की गारंटी देती है।
नाम:एसी इमदादी मोटर और ड्राइवर परिष्कृत ग्रहीय reducer के साथ आयातित इमदादी मोटर (Y- अक्ष दो सर्वो मोटर्स द्वारा संचालित) स्थिर, सटीक और विश्वसनीय ड्राइव सुनिश्चित करता है।
	नाम:परिशुद्धता रैखिक मार्गदर्शिकाएँ उन्नत कटिंग सिस्टम, लेज़र पावर और सर्वो मूवमेंट एक-दूसरे पर पूरी तरह से सूट करते हैं, उच्च प्रसंस्करण गति और सटीकता सुनिश्चित करने के लिए उच्च परिशुद्धता गियर और रैक ड्राइव सिस्टम, विनिमेय डबल वर्क टेबल।
नाम:सिर काटना कांटैक्टलेस कटिंग हेड में ऑटो हाइट ट्रैकिंग और एंटी-टकराव का कार्य है, जो एक ही आउटपुट पावर के तहत काटने की गति, चिकनाई और काटने की सटीकता में सुधार करता है। एक शब्द में, काटने की दक्षता बढ़ाई जा सकती है।
	नाम:लेजर स्रोत तेज गति, उच्च परिशुद्धता काटने की रेखा, और चिकनी काटने की धार

नाम:मशीन शरीर और सामान

a.600 ℃ ताप उपचार, ओवन में 24 घंटे ठंडा, सटीक CO2 संरक्षण वेल्डिंग, विरूपण के बिना 20 साल का उपयोग सुनिश्चित करने के लिए।
बी। एसिंक्रोनस एक्स / वाई / जेड अक्ष: जेड-अक्ष 150 मिमी चला सकते हैं, धातु की चादरों की कई किस्मों को काटने के लिए उपयुक्त है।
c। उच्च गुणवत्ता इसकी स्थायित्व और आसान रखरखाव की गारंटी देती है।

नाम:एसी इमदादी मोटर और ड्राइवर

परिष्कृत ग्रहीय reducer के साथ आयातित इमदादी मोटर (Y- अक्ष दो सर्वो मोटर्स द्वारा संचालित) स्थिर, सटीक और विश्वसनीय ड्राइव सुनिश्चित करता है।

नाम:परिशुद्धता रैखिक मार्गदर्शिकाएँ

उन्नत कटिंग सिस्टम, लेज़र पावर और सर्वो मूवमेंट एक-दूसरे पर पूरी तरह से सूट करते हैं, उच्च प्रसंस्करण गति और सटीकता सुनिश्चित करने के लिए उच्च परिशुद्धता गियर और रैक ड्राइव सिस्टम, विनिमेय डबल वर्क टेबल।

नाम:सिर काटना

कांटैक्टलेस कटिंग हेड में ऑटो हाइट ट्रैकिंग और एंटी-टकराव का कार्य है, जो एक ही आउटपुट पावर के तहत काटने की गति, चिकनाई और काटने की सटीकता में सुधार करता है। एक शब्द में, काटने की दक्षता बढ़ाई जा सकती है।

नाम:लेजर स्रोत

तेज गति, उच्च परिशुद्धता काटने की रेखा, और चिकनी काटने की धार

पूर्व बिक्री सेवा

1. नि: शुल्क नमूने काटने,
नि: शुल्क नमूने काटने / परीक्षण के लिए, कृपया हमें अपनी सीएडी फ़ाइल भेजें, हम यहां कटिंग करेंगे और आपको कटिंग दिखाने के लिए वीडियो बनाएंगे, या आपको नमूना भेजकर कटिंग गुणवत्ता की जांच करेंगे।
2. अनुकूलित मशीन डिजाइन
ग्राहक के आवेदन के अनुसार, हम अपनी मशीन को ग्राहक की सुविधा और उच्च उत्पादन क्षमता के अनुसार संशोधित कर सकते हैं।

बिक्री के बाद सेवा

A. मशीन को इंस्टॉलेशन, ऑपरेशन, रखरखाव और परेशानी की शूटिंग के लिए अंग्रेजी में प्रशिक्षण वीडियो और उपयोगकर्ता के मैनुअल के साथ आपूर्ति की जाएगी, और ई-मेल, फैक्स, टेलीफोन, स्काइप द्वारा तकनीकी गाइड देगा ...।
B. हम तकनीशियन को स्थापना और प्रशिक्षण के लिए ग्राहक की साइट पर पेश करते हैं, ग्राहक वीजा, टिकट, स्थानीय रहने की लागत को कवर करेगा।
C. ग्राहक प्रशिक्षण के लिए हमारे कारखाने में आ सकते हैं। हम इंस्टॉलेशन, ऑपरेशन, मशीन की समस्या-शूटिंग और रखरखाव का प्रशिक्षण देंगे।
हमारी कार्यशाला में प्रशिक्षण के दौरान, हम 7 दिनों के लिए मुफ्त प्रशिक्षण और रहने की लागत, 2 लोगों को सीमित करते हैं।

गारंटी

a) .1 वर्ष के लिए पूरी मशीन (मानव निर्मित क्षति के लिए बातचीत की जाती है।)
बी)। लेजर स्रोत 2 साल की वारंटी
सी)। Lifelong रखरखाव और स्पेयर पार्ट्स की आपूर्ति
डी)। संचालन कर्मचारियों के लिए नि: शुल्क प्रशिक्षण। (इंजीनियर विदेश जा सकता है बातचीत की है।)
