सीएनसी नियंत्रण फाइबर लेजर पाइप काटने की मशीन, चांदी फाइबर ऑप्टिक लेजर कटर

सीएनसी नियंत्रण फाइबर लेजर पाइप काटने की मशीन, चांदी फाइबर ऑप्टिक लेजर कटर

उत्पाद विवरण

प्रमाणन: ISO9001: 2008, CE
भुगतान और नौवहन शर्तें:
न्यूनतम आदेश मात्रा: 1 सेट
मूल्य: अमरीकी डालर परक्राम्य
पैकेजिंग विवरण: 1. होल फिल्म पैकेजिंग मशीन 2. पूरे मशीन फोम पैकेज एज के साथ विरोधी टक्कर 3. धातु बेल्ट के साथ प्लाईवुड लकड़ी के बक्से
प्रसव के समय: 30 दिनों के काम
भुगतान की शर्तें: टी / टी, मनीग्राम, वेस्टर्न यूनियन, एल / सी
आपूर्ति की क्षमता: 2000 इकाइयाँ

विस्तृत उत्पाद विवरण

उत्पाद का नाम:प्लेट और ट्यूब फाइबर लेजर काटने की मशीनआवेदन:ट्यूब काटना
काटने मोटाई:0-25mmकाटने क्षेत्र:1500 * 3000 मिमी
काटने की गति:एडजस्टेबलसीएनसी या नहीं:हाँ
जेड अक्ष पथ:100mmकार्य मेज:फिक्स्ड वर्किंग टेबल
लेजर सिर:प्रीसिटेक / लेजर मेकअधिकतम त्वरण:1.5G

उपभोक्ताओं की बढ़ती जटिल जरूरतों को पूरा करने के लिए, उदय लेजर को बाजार की मांग पर लक्षित किया जाता है, स्वतंत्र रूप से विकसित RL3015 शीट और पाइप एकीकृत लेजर फाइबर काटने की मशीन, एक मशीन दोहरे उद्देश्य, यह मशीन एक समय में डबल कटिंग जरूरतों को हल करती है।
1. 300 w, 500 w, 800 w, 1000 w, 2000 w 3000 w Maxphotonics फाइबर ऑप्टिक लेजर वैकल्पिक है
2. फाइबर काटने एल्यूमीनियम, कार्बन स्टील, लोहा, स्टेनलेस स्टील, चांदी, हार्डवेयर, शीट धातु प्रसंस्करण, धातु ट्यूब पाइप सामग्री, आदि।
3. चीन शीर्ष manufactuers, सबसे अच्छी कीमत और गुणवत्ता, CE और एफडीए और आईएसओ प्रमाण पत्र के साथ
4. फाइबर काटने की मोटाई 1 मिमी, 1.5 मिमी, 2 मिमी, 3 मिमी, 5 मिमी, 6 मिमी, 20 मिमी तक
5. RL3015 ट्यूब पाइप फाइबर लेजर काटने की मशीन, 1500 * 3000 मिमी
6. मूल्य के लिए 1000 W स्टेनलेस स्टील चांदी धातु ट्यूब पाइप सीएनसी फाइबर लेजर काटने की मशीन है

नाममेटल ट्यूब और प्लेट के लिए फाइबर लेजर ट्यूब कटिंग मशीन 800W हिपह प्रिसिसन
आदर्शCF1530C
कार्य क्षेत्र1500 * 3000 मिमी
लेजर शक्ति500w, 800w, 1000 वाट, 1500w, 2000W, 2500W, 3000w
लेजर प्रकारफाइबर लेजर
ठंडा करने के तरीकेपानी ठंढा करना
मिनिनम लाइन की चौड़ाई0.1 मिमी
काटने की गति0-35m / मिनट
अधिकतम गति90 मिलियन से अधिक / मिनट
सटीकता का पता लगाना≤0.03mm
दोहराने योग्य सटीकता≤0.02mm
अधिकतम त्वरण1.5G
सॉफ्टवेयर को नियंत्रित करनाCYPCUT
प्रारूप का समर्थन कियापीएलटी, डीएक्सएफ, एआई, जी कोड, आदि
सॉफ्टवेयर वातावरणविंडोज एक्सपी / 7/8/10
संगत सॉफ्टवेयरCorelDRAW, ऑटोकैड
ड्राइविंग सिस्टमगियर और रैक के साथ उच्च परिशुद्धता सर्वो मोटर
सहायक सामाननिकास पंखा, धूआं ट्यूब, पानी चिलर, उपकरण बॉक्स
कार्य मेजदांतेदार ब्लेड काम कर तालिका (Sawteeth)
लागू सामग्रीकार्बन स्टील, स्टेनेस स्टील, पीतल, तांबा, एल्यूमीनियम, आदि
बिजली की आपूर्ति220V / 380V / 440V, 50 हर्ट्ज / 60hz
काम का माहौल तापमान0-45 ℃, आर्द्रता 5-95% (कोई घनीभूत पानी नहीं)
लगातार काम करने का समयप्रत्येक दिन 24 घंटे
आयाम8150 * 2825 * 2125mm
वजन7 टन

तकनीकी पैमाने

काटने का क्षेत्र3000 मिमी / 6000 मिमी
लेजर पावर500 800W 1000W- 3KW फाइबर
सॉफ्टवेयर इंटरफ़ेसशामिल w / पीसी नियंत्रण टॉवर
सामग्री क्षमताधातु और कुछ काले ऐक्रेलिक
मोटर प्रकारगेंद पेंच ड्राइव पर सर्वो मोटर्स
लेजर / पीसी कनेक्टिविटीUSB कनेक्शन
बिजली की आपूर्ति380 वी तीन चरणों
गारंटी2 साल (भागों और लेजर शक्ति शामिल है)
कक्षाकक्षा 4 लेज़र
पाइप और ट्यूब का व्यासΦ20-Φ200mm
पाइप और ट्यूब की लंबाई6000 मिमी
एक्स अक्ष का मार्ग300 मिमी
वाई अक्ष का मार्ग6500 मिमी
डब्ल्यू अक्ष का रोटरी कोणn * 360 ° कोई सीमा नहीं
एक्स / वाई अक्ष की स्थिति सटीकता± 0.02 मिमी
डब्ल्यू अक्ष की अधिकतम परिक्रामी गति80rpm
एक्स अक्ष की अधिकतम गति50 मीटर / मिनट
एक्स एक्स एक्स की त्वरित गति1.2G
मैक्स ने Y अक्ष की गति को तेज किया0.6g
चक रूपडबल वायवीय चक
अधिकतम लोड हो रहा है400 किलो
आकार10000 * 1800 * 2300mm
पूरी मशीन का वजन5000kg
मोटर विन्यासएक्स: 850W / Y: 3000W / डब्ल्यू: 3000W



काटने मोटाई बनाम गति (एम / मिनट)
सामग्रीमोटाई / मिमी500w | मीटर / मिनट1000 वाट1500w2000w3000w4000W
कार्बन स्टील0.2
0.4-
0.6--
0.8--
1101624273035
1.5------
261012152124
2.5------
3356.581215



कार्बन स्टील41.52.566.51013
50.825.56911
60.61.544.57.59
8133.567
100.82.534.56
120.51.823.55
161.82.5
200.61
220.5
24



स्टेनलेस स्टील0.5
0.6
0.8
1101624283035
1.5
2469152125
327.291215
41.54.25.4911
5134.268
62.12.74.25
81.51.833.5
100.50.91.51.8
120.61.1
140.5

उत्पाद लाभ

1. रोटरी-डिवाइस में इलेक्ट्रिक-ड्राइवर मोटर गति को आसानी से समायोजित करें, आसान-काम, कम शोर, उच्च रोटरी गति, उच्च सटीकता।
2. इंटरसेक्टिंग लाइन को काटा जा सकता है। ट्यूबलर निर्माण के लिए सबसे अच्छा विकल्प।
3. आयातित उच्च परिशुद्धता संचरण डिवाइस है जो पूरी तरह से सर्वो प्रणाली के साथ काम कर रहा है, इस प्रकार यह सुनिश्चित कर सकते हैं काटने परिशुद्धता और दक्षता है।
4. उत्कृष्ट पथ की गुणवत्ता: छोटे लेजर डॉट और उच्च कार्य कुशलता, उच्च गुणवत्ता।
5. उच्च काटने की गति: काटने की गति एक ही शक्ति CO2 लेजर काटने की मशीन की तुलना में 2-3 गुना है।
6. स्थिर चल रहा है: अपनाने दुनिया के शीर्ष आयात फाइबर पराबैंगनीकिरण, स्थिर प्रदर्शन, प्रमुख भागों 100,000 घंटे तक पहुँच सकते हैं;
7. photoelectric रूपांतरण के लिए उच्च दक्षता: CO2 लेजर काटने की मशीन के साथ तुलना करें, फाइबर लेजर काटने की मशीन में तीन बार photoelectric रूपांतरण दक्षता है।
8. कम लागत: ऊर्जा बचाएं और पर्यावरण की रक्षा करें। फोटोइलेक्ट्रिक रूपांतरण दर 25-30% तक है। कम बिजली की खपत, यह पारंपरिक CO2 लेजर काटने की मशीन का केवल 20% -30% है।
9. कम रखरखाव: फाइबर लाइन ट्रांसमिशन की जरूरत नहीं है लेंस को प्रतिबिंबित, रखरखाव लागत बचाने के लिए;
10. आसान संचालन: फाइबर लाइन ट्रांसमिशन, ऑप्टिकल पथ का कोई समायोजन नहीं।

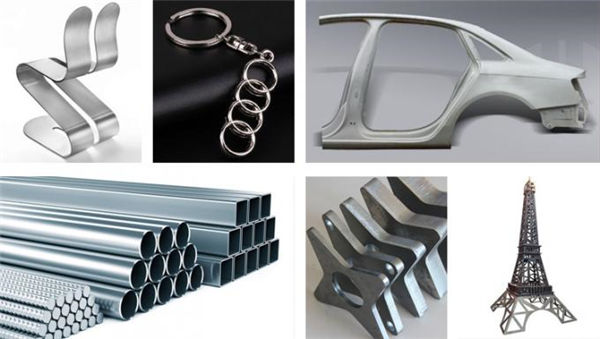

आवेदन

1. अधिक कुशल सामग्री उपयोग के लिए गड़गड़ाहट के बिना साफ कट किनारों
और माध्यमिक संचालन को कम कर दिया।
2. एक ऑपरेशन में विभिन्न सामग्री मोटाई और संयोजनों का काटना
3. संपर्क रहित सामग्री प्रसंस्करण के कारण कोई सामग्री विकृति नहीं
4. अत्यधिक चलाया हुआ, दोहराने योग्य और सटीक प्रसंस्करण।
चूंकि शीट और पाइप एकीकृत डिजाइन, आरएल 3015 के उद्योग अनुकूलन क्षमता को बहुत बढ़ाया गया है, जिसमें पेट्रोलियम और पाइप सामग्री, फिटनेस उपकरण और अन्य पाइप सामग्री मुख्य रूप से यांत्रिक प्रसंस्करण, मोटर वाहन विनिर्माण, मशीन कैबिनेट और अन्य बोर्ड सामग्री मुख्य रूप से यांत्रिक प्रसंस्करण आदि शामिल हैं।
