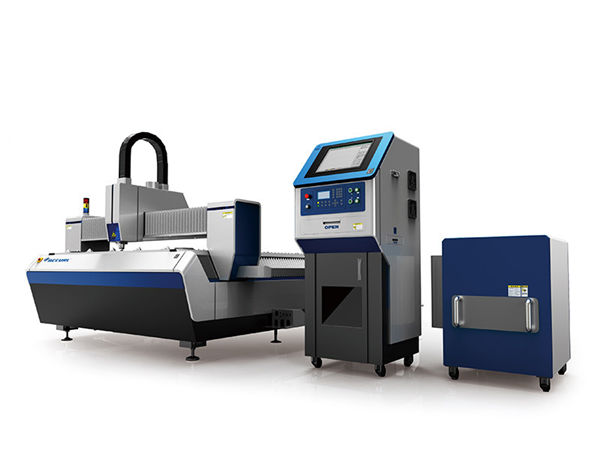

सीएनसी शीट धातु काटने की मशीन / ट्यूब कटर मशीन

उत्पाद विवरण

---

प्रमाणन: सीई
भुगतान और नौवहन शर्तें:
न्यूनतम आदेश मात्रा: 1Set
मूल्य पर भाव - ताव हो सकता है
पैकेजिंग विवरण: 1 * 40GP कंटेनर
प्रसव के समय: 30 दिनों का है
भुगतान की शर्तें: एल / सी, डी / ए, टी / टी, डी / पी, वेस्टर्न यूनियन

विस्तृत उत्पाद विवरण

---

आवेदन ::	सभी धातु सामग्री	काटने मोटाई:	एसएस तक 12 मिमी, एमएस तक 22 सेमी
लेजर प्रकार ::	आयातित मूल फाइबर लेजर	सीएनसी या नहीं:	हाँ
न्यूनतम चौड़ाई:	0.1 मिमी	ग्राफिक प्रारूप समर्थित ::	एआई, बीएमपी, डीएसटी, डीडब्ल्यूजी, डीएक्सएफ, डीएक्सपी, एलएएस, पीएलटी
अधिकतम त्वरण:	1.0g	दोहराव सटीकता ::	+/- 0.03mm
परिचालन तापमान::	0 डिग्री सेल्सियस -45 डिग्री सेल्सियस	शीतलन मोड:	पानी ठंढा करना
वजन (किग्रा):	8600	वोल्टेज::	AC380V% 10% 50HZ (60HZ)
काटने क्षेत्र:	3000x1500mm	उत्पाद:	सीएनसी शीट मेटल कटिंग मशीन / ट्यूब कटर मशीन

फाइबर लेजर मशीन का लाभ

---

1) फाइबर लेजर कटिंग पतली शीट धातु के लिए सबसे तेज प्रक्रिया है।
2) एक "क्लीन कट" सतह की गुणवत्ता प्राप्त की है।
3) एल्यूमीनियम, तांबा और पीतल जैसी चिंतनशील सामग्री को आसानी से काटा जा सकता है।
4) भागों की प्रक्रिया की लागत बहुत कम है।
5) कोई रखरखाव लागत के लिए थोड़ा।
6) उपभोग्य हिस्सा लागत कम है। केवल उन हिस्सों को बदलने की आवश्यकता होती है जो लंबे समय तक नलिका, सिरेमिक और -प्रोटेक्ट ग्लास होते हैं। कोई अन्य उपभोज्य लागत नहीं हैं।
7) गुंजयमान जीवन 100,000 से अधिक घंटे काम कर रहा है।
8) डबल बॉल पेंच क्लोज-लूप सिस्टम और आयातित ओपन-टाइप सीएनसी सिस्टम, उच्च सुनिश्चित करें
सटीकता और उच्च गति काटने के दौरान उच्च कार्य कुशलता।
9) 2KW फाइबर लेजर और वैकल्पिक 500W-4000W फाइबर लेजर के मानक टकराव
500W फाइबर लेजर और वैकल्पिक 1000W IPG या एन-लाइट फाइबर के मानक टकराव।
कम परिचालन और रखरखाव की लागत। निवेश और राजस्व अधिकतमकरण पर दीर्घकालिक रिटर्न प्राप्त करें।
10) संलग्नक डिजाइन विश्वसनीय और सुरक्षित प्रसंस्करण के लिए CE मानक के अनुरूप है।
पैलेट चेंजर सामग्री अपलोड करने और उतारने, दक्षता में सुधार करने के लिए सुविधाजनक है।
सामग्री अपलोड करने और उतारने के लिए खुली संरचना आसान और सुविधाजनक है।
दराज संग्रह उपकरण प्राप्त सामग्री को और अधिक सुविधाजनक बनाता है।
11) उच्च गति काटने पर निशाना लगाकर, उम्र बढ़ने की प्रक्रिया के 2 बार के बाद वेल्डेड मशीन शरीर को मजबूत किया, प्रदर्शन की सटीकता और स्थिरता को सुनिश्चित किया।

फाइबर लेजर काटने की मशीन की मुख्य विशेषताएं

---

1) अपनाने विश्व प्रसिद्ध जर्मनी Dlaser फाइबर लेजर स्रोत और संयुक्त राज्य अमेरिका लेजर Mech काटने सिर और
डायनामिक फोकस सिस्टम, यह उच्च परिशुद्धता के साथ विभिन्न प्रकार की धातु सामग्री को काट और पंच कर सकता है
और उच्च गति।
2) चूंकि लेजर फाइबर द्वारा प्रेषित होता है, इसलिए इसे लेजर ऑप्टिकल पथ के रखरखाव या समायोजित करने की कोई आवश्यकता नहीं है।
यह मशीनों के फॉल्ट रेट को बहुत कम कर देता है और कामकाजी जीवन को बढ़ा देता है।
3) बड़े प्रारूप काटने का क्षेत्र विभिन्न प्रकार के धातु प्रसंस्करण की मांगों को पूरा करता है।

विशिष्टता

---

लेजर स्रोत का माध्यम	रेशा
काटने रेंज (एल * डब्ल्यू)	3000 मिमी × 15000 मिमी
जेड एक्सल स्ट्रोक	250 मिमी
मैक्स। स्थिति की गति	120 मीटर / मिनट
एक्स, वाई एक्सल मैक्स। गति तेज करें	1.0g
शीतलन रूप	पानी ठंढा करना
लेजर तरंग दैर्ध्य	1070nm
लेजर स्रोत की आउटपुट शक्ति	500W / 1000W / 1500W / 2000W 2500W / 3000W / 4000W (वैकल्पिक)
मिन। काटने का अंतर	≤ 0.1 मिमी
एक्स, वाई और जेड एक्सल की स्थिति सटीकता	Mm 0.03 मिमी
एक्स, वाई और जेड एक्सल की बार-बार पोजिशनिंग सटीकता	± 0.01 मिमी
काटने की सामग्री की मोटाई (सामग्री के अनुसार)	0.2 - 25 मिमी
ड्राइवर मॉडल	आयातित इमदादी मोटर
पावर आवश्यकता	380 वी, 50/60 हर्ट्ज
वर्किंग टेम्परेचर	0-45 ℃
लगातार काम करने का समय	चौबीस घंटे
मशीन वजन	लगभग 8600 किलोग्राम
बिजली आपूर्ति का कुल संरक्षण स्तर	IP54

काटना मोटाई संदर्भ तालिका

---



अनुप्रयोग उद्योग

---

एयरोस्पेस प्रौद्योगिकी, विमान निर्माण, रॉकेट निर्माण, रोबोट निर्माण, लिफ्ट निर्माण, जहाज निर्माण, शीट मेटल कटिंग, किचन फर्नीचर, इलेक्ट्रॉनिक घटक, ऑटोमोटिव पार्ट्स, कूलिंग और वेंटिलेशन पाइप, संकेत, धातु और अन्य धातु भागों प्रसंस्करण उद्योग के लिए उपयुक्त है।

विस्तृत चित्र

---

प्रशिक्षण

---

1. अंग्रेजी में वीडियो और उपयोगकर्ता के मैनुअल की स्थापना, संचालन, रखरखाव और परेशानी की शूटिंग, और तकनीकी गाइड के लिए ई-मेल, फैक्स, टेलीफोन / व्हाट्सएप / स्काइप // और इतने पर की पेशकश की, जब आप मिलते हैं स्थापना, उपयोग या समायोजन की कुछ समस्याएं।

2. अपनी कंपनी की व्यवस्था कर सकते हैं प्रौद्योगिकीविद् हमारे कारखाने के लिए उपकरण और बुनियादी आवश्यक ज्ञान, पर्याप्त प्रशिक्षण समय 3-5days के बारे में जानने के लिए आते हैं, प्रशिक्षण सामग्री इस प्रकार है:
ए) आम ड्राइंग सॉफ्टवेयर प्रशिक्षण;
बी) प्रशिक्षण प्रक्रियाओं पर और बंद मशीन;
ग) नियंत्रण कक्ष और सॉफ्टवेयर मापदंडों का महत्व, मापदंडों की सीमा
घ) मशीन की बुनियादी सफाई और रखरखाव;
ई) सामान्य हार्डवेयर समस्या निवारण;
च) ऑपरेशन की सावधानी।
3. दरवाजा करने के लिए अनुदेश प्रशिक्षण सेवा। वीजा, यात्रा व्यय और आवास ग्राहक की लागत पर होंगे। प्रशिक्षण अवधि के दौरान हमारे दोनों इंजीनियरों के लिए अनुवादक की व्यवस्था करना बेहतर है। प्रशिक्षण समय: 3-5days



पैकेजिंग और शिपिंग

---

1. हमारे लकड़ी के मामले धूमन उपचार के बाद है। कभी नहीं लकड़ी निरीक्षण, शिपिंग समय की बचत है।
2. सभी मशीन के स्पेयर पार्ट्स को कुछ नरम सामग्री द्वारा कवर किया गया था, मुख्य रूप से मोती ऊन का उपयोग करके।
वितरण प्रक्रिया में होने वाले सभी नुकसानों से बचने के लिए। जब हम प्लास्टिक की चादर को कसकर ढँक देंगे, तो सुनिश्चित करें कि ढकी हुई नरम सामग्री से भी बने रहें, वाटरप्रूफ और रस्ट प्रूफ से भी बचें।
3. बाहरी तयशुदा फॉर्मवर्क के साथ लकड़ी का मामला है।
4. लकड़ी के मामले के नीचे फर्म लोहे का जैक है, हैंडलिंग और परिवहन के लिए सुविधाजनक है।
