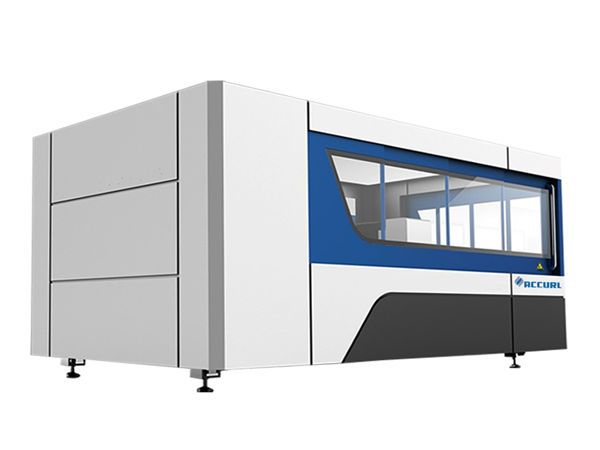

cypcut फाइबर 3 डी लेजर काटने की मशीन 1070nm लेजर तरंग दैर्ध्य

उत्पाद विवरण

प्रमाणन: सीई
भुगतान और नौवहन शर्तें:
न्यूनतम आदेश मात्रा: 1Set
मूल्य पर भाव - ताव हो सकता है
पैकेजिंग विवरण: 1 * 20GP कंटेनर
प्रसव के समय: धातु शीट और पाइप लेजर काटने की मशीन के लिए 30 दिन
भुगतान की शर्तें: एल / सी, डी / ए, टी / टी, डी / पी, वेस्टर्न यूनियन, एल / सी
आपूर्ति की क्षमता: प्रति माह 50 सेट

विस्तृत उत्पाद विवरण

आवेदन ::	सभी धातु सामग्री	काटने मोटाई:	एसएस तक 10 मिमी, एमएस तक 22 सेमी
लेजर प्रकार ::	रेशा	सीएनसी या नहीं ::	हाँ
शीतलन मोड ::	पानी ठंढा करना	नियंत्रण सॉफ्टवेयर ::	Cypcut
ग्राफिक प्रारूप समर्थित ::	एआई, बीएमपी, डीएसटी, डीडब्ल्यूजी, डीएक्सएफ, डीएक्सपी, एलएएस, पीएलटी	उत्पत्ति का स्थान::	चीन
मॉडल संख्या::	स्व-3015DG	बिक्री के बाद सेवा प्रदान की ::	इंजीनियर्स सेवा मशीनरी प्रवासी के लिए उपलब्ध है
दोहराव सटीकता ::	+ -0.03mm	परिचालन तापमान::	0 डिग्री सेल्सियस -45 डिग्री सेल्सियस
काम की आर्द्रता ::	5%-95%	प्रसंस्करण रेंज:	20-130mmx3000mm
वोल्टेज::	AC380V% 10% 50HZ (60HZ)	काटने क्षेत्र:	3000 * 1500 मिमी मानक, बड़ा अनुकूलित किया जा सकता है

मशीन शरीर

1. हमारे मशीन शरीर के साथ 8mm स्टील संरचना, 600 ℃ गर्मी उपचार, सटीक वेल्डिंग, विरूपण के बिना 20 साल का उपयोग सुनिश्चित करने के लिए।
2. मैग्नीशियम मिश्र धातु कास्टिंग के साथ गैन्ट्री, विरूपण के बिना मजबूत स्थिरता, तेज आंदोलन।
3. मशीन बॉडी के दोनों किनारों पर हाई एफिशिएंसी ज़ोनिंग सिस्टम, स्ट्रॉन्ग सेग्ड डस्ट और स्मोकिंग कलेक्शन, यह वर्कर को होने वाले नुकसान को कम करेगा।
4. आयातित परिशुद्धता निकला हुआ किनारा reducer और इमदादी मोटर, तेजी से चल गति।
5. मशीन के बिस्तर पर 70 ब्लेड और 6 स्लाइड बार, मशीन की चेतावनी को कम करने के लिए करीब ब्लेड के साथ, स्लाइड बार सिलिंडर के साथ काम कर रहे हैं और आसानी से शीट डाउनलोड कर सकते हैं।
6. लचीले लोडिंग बॉक्स में सामने की तरफ और दोनों तरफ मशीन वर्किंग कंडीशन के लिए कंफर्टेबल है।

cypcut फाइबर 3 डी लेजर काटने की मशीन 1070nm लेजर तरंग दैर्ध्य

फाइबर लेजर मशीन का लाभ

1) उत्कृष्ट बीम गुणवत्ता: छोटे फोकस व्यास और उच्च कार्य कुशलता, उच्च गुणवत्ता।
2) उच्च काटने की गति: काटने की गति 60 मीटर / मिनट से अधिक है
3) स्थिर चल रहा है: शीर्ष विश्व आयात फाइबर पराबैंगनीकिरण, स्थिर प्रदर्शन, प्रमुख भागों को अपनाना
100,000 घंटे तक पहुंचें;
4) photoelectric रूपांतरण के लिए उच्च दक्षता: CO2 लेजर काटने की मशीन के साथ तुलना करें,
फाइबर लेजर कटिंग मशीन में तीन बार फोटोइलेक्ट्रिक रूपांतरण दक्षता होती है
5) कम लागत और कम रखरखाव: ऊर्जा बचाएं और पर्यावरण की रक्षा करें। फोटोइलेक्ट्रिक रूपांतरण दर
25-30% तक है। कम बिजली की खपत, यह पारंपरिक CO2 लेजर का केवल 20% -30% है
काटने वाली मशीन। फाइबर लाइन ट्रांसमिशन की जरूरत नहीं है लेंस को प्रतिबिंबित करें, रखरखाव लागत को बचाएं;
6) आसान संचालन: फाइबर लाइन ट्रांसमिशन, ऑप्टिकल पथ का कोई समायोजन नहीं;
7) सुपर लचीला ऑप्टिकल प्रभाव: कॉम्पैक्ट डिजाइन, लचीला विनिर्माण आवश्यकताओं के लिए आसान है।

विशिष्टता

लेजर स्रोत का माध्यम	रेशा
काटने रेंज (एल * डब्ल्यू)	3000 मिमी × 1500 मिमी
जेड एक्सल स्ट्रोक	250 मिमी
मैक्स। स्थिति की गति	120 मीटर / मिनट
एक्स, वाई एक्सल मैक्स। गति तेज करें	1.0g
शीतलन रूप	पानी ठंढा करना
लेजर तरंग दैर्ध्य	1070nm
लेजर स्रोत की आउटपुट शक्ति	500W / 1000W / 1500W / 2000W 2500W / 3000W / 4000W (वैकल्पिक)
मिन। काटने का अंतर	≤ 0.1 मिमी
एक्स, वाई और जेड एक्सल की स्थिति सटीकता	Mm 0.03 मिमी
एक्स, वाई और जेड एक्सल की बार-बार पोजिशनिंग सटीकता	± 0.01 मिमी
काटने की सामग्री की मोटाई (सामग्री के अनुसार)	0.2 - 25 मिमी
ड्राइवर मॉडल	आयातित इमदादी मोटर
पावर आवश्यकता	380 वी, 50/60 हर्ट्ज
वर्किंग टेम्परेचर	0-45 ℃
लगातार काम करने का समय	चौबीस घंटे
मशीन वजन	लगभग 12000 किलोग्राम
बिजली आपूर्ति का कुल संरक्षण स्तर	IP54

विस्तृत चित्र

	नाम: मशीन बॉडी और एक्सेसरी a.600 ℃ ताप उपचार, ओवन में 24 घंटे ठंडा, सटीक CO2 संरक्षण वेल्डिंग, विरूपण के बिना 20 साल का उपयोग सुनिश्चित करने के लिए। बी। एसिंक्रोनस एक्स / वाई / जेड अक्ष: जेड-अक्ष 150 मिमी चला सकते हैं, धातु की चादरों की कई किस्मों को काटने के लिए उपयुक्त है। c। उच्च गुणवत्ता इसकी स्थायित्व और आसान रखरखाव की गारंटी देती है।
नाम:एसी इमदादी मोटर और ड्राइवर परिष्कृत ग्रहीय reducer के साथ आयातित इमदादी मोटर (Y- अक्ष दो सर्वो मोटर्स द्वारा संचालित) स्थिर, सटीक और विश्वसनीय ड्राइव सुनिश्चित करता है।
	नाम:परिशुद्धता रैखिक मार्गदर्शिकाएँ उन्नत कटिंग सिस्टम, लेज़र पावर और सर्वो मूवमेंट एक-दूसरे पर पूरी तरह से सूट करते हैं, उच्च प्रसंस्करण गति और सटीकता सुनिश्चित करने के लिए उच्च परिशुद्धता गियर और रैक ड्राइव सिस्टम, विनिमेय डबल वर्क टेबल।
नाम:सिर काटना कांटैक्टलेस कटिंग हेड में ऑटो हाइट ट्रैकिंग और एंटी-टकराव का कार्य है, जो एक ही आउटपुट पावर के तहत काटने की गति, चिकनाई और काटने की सटीकता में सुधार करता है। एक शब्द में, काटने की दक्षता बढ़ाई जा सकती है।
	नाम:लेजर स्रोत तेज गति, उच्च परिशुद्धता काटने की रेखा, और चिकनी काटने की धार

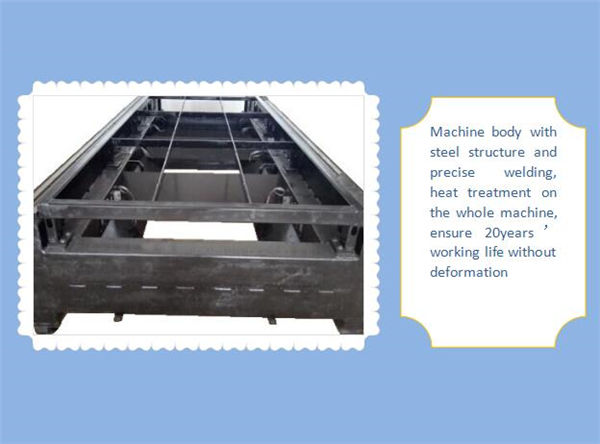

नाम: मशीन बॉडी और एक्सेसरी

a.600 ℃ ताप उपचार, ओवन में 24 घंटे ठंडा, सटीक CO2 संरक्षण वेल्डिंग, विरूपण के बिना 20 साल का उपयोग सुनिश्चित करने के लिए।
बी। एसिंक्रोनस एक्स / वाई / जेड अक्ष: जेड-अक्ष 150 मिमी चला सकते हैं, धातु की चादरों की कई किस्मों को काटने के लिए उपयुक्त है।
c। उच्च गुणवत्ता इसकी स्थायित्व और आसान रखरखाव की गारंटी देती है।

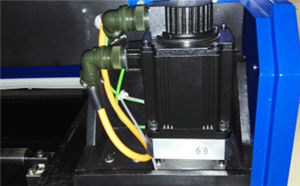

नाम:एसी इमदादी मोटर और ड्राइवर

परिष्कृत ग्रहीय reducer के साथ आयातित इमदादी मोटर (Y- अक्ष दो सर्वो मोटर्स द्वारा संचालित) स्थिर, सटीक और विश्वसनीय ड्राइव सुनिश्चित करता है।

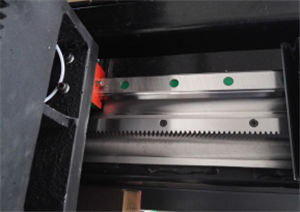

नाम:परिशुद्धता रैखिक मार्गदर्शिकाएँ

उन्नत कटिंग सिस्टम, लेज़र पावर और सर्वो मूवमेंट एक-दूसरे पर पूरी तरह से सूट करते हैं, उच्च प्रसंस्करण गति और सटीकता सुनिश्चित करने के लिए उच्च परिशुद्धता गियर और रैक ड्राइव सिस्टम, विनिमेय डबल वर्क टेबल।

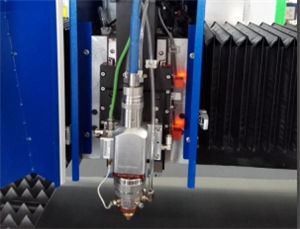

नाम:सिर काटना

कांटैक्टलेस कटिंग हेड में ऑटो हाइट ट्रैकिंग और एंटी-टकराव का कार्य है, जो एक ही आउटपुट पावर के तहत काटने की गति, चिकनाई और काटने की सटीकता में सुधार करता है। एक शब्द में, काटने की दक्षता बढ़ाई जा सकती है।

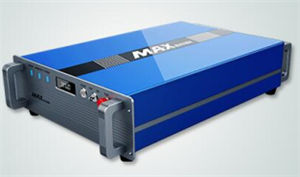

नाम:लेजर स्रोत

तेज गति, उच्च परिशुद्धता काटने की रेखा, और चिकनी काटने की धार

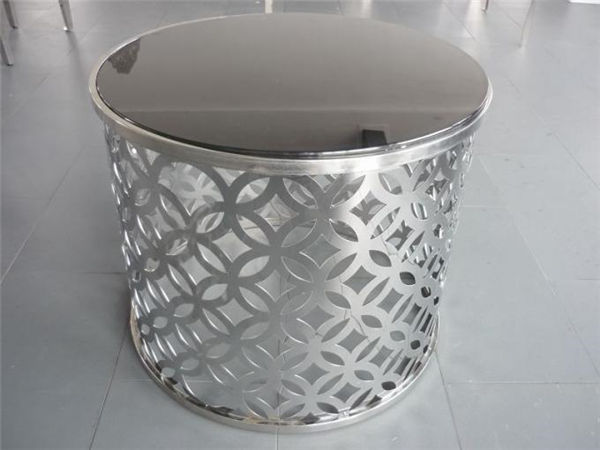

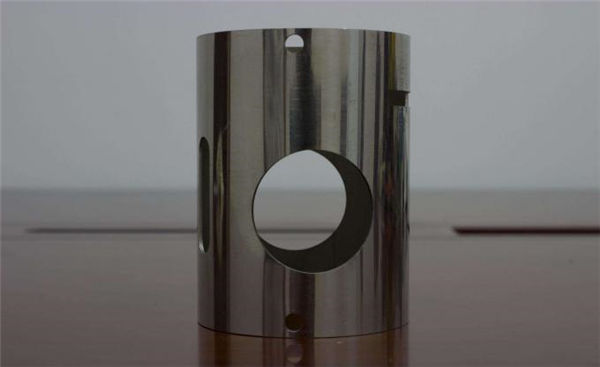

काटने के नमूने

प्रशिक्षण

अनुबंध पर हस्ताक्षर करने के बाद, आपकी कंपनी उपकरणों की बुनियादी जानकारी और आवश्यक संचालन, 1-3 दिनों के बारे में पर्याप्त प्रशिक्षण समय सीखने के लिए हमारे कारखाने में तकनीकी विशेषज्ञ की व्यवस्था कर सकती है, प्रशिक्षण सामग्री इस प्रकार है:
ए) आम ड्राइंग सॉफ्टवेयर प्रशिक्षण;
बी) प्रशिक्षण प्रक्रियाओं पर और बंद मशीन;
ग) नियंत्रण कक्ष और सॉफ्टवेयर मापदंडों का महत्व, मापदंडों की सेटिंग;
घ) मशीन की बुनियादी सफाई और रखरखाव;
ई) सामान्य हार्डवेयर समस्या निवारण;
च) ऑपरेशन की सावधानी,

गारंटी

a) .1 पूरी मशीन पाइप फाइबर लेजर काटने की मशीन के लिए। (मानव निर्मित नुकसान पर बातचीत की जाती है।)
बी)। लेजर स्रोत 2 साल की वारंटी
सी)। Lifelong रखरखाव और स्पेयर पार्ट्स की आपूर्ति
डी)। संचालन कर्मचारियों के लिए नि: शुल्क प्रशिक्षण। (इंजीनियर विदेश जा सकता है बातचीत की है।)
