धातु शीट औद्योगिक लेजर काटने की मशीन 500 w बाड़े संरक्षण प्रणाली

धातु शीट औद्योगिक लेजर काटने की मशीन 500 w बाड़े संरक्षण प्रणाली

उत्पाद विवरण

प्रमाणन: सीई / एफडीए
भुगतान और नौवहन शर्तें:
न्यूनतम आदेश मात्रा: 1 सेट
मूल्य: प्रति सेट अमरीकी डालर
पैकेजिंग विवरण: लोहे की बाध्यकारी बेल्ट के साथ लकड़ी के बक्से
प्रसव के समय: 20-30 कार्य दिवसों
भुगतान की शर्तें: टी / टी, एल / सी, वेस्टर्न यूनियन
आपूर्ति की क्षमता: प्रति वर्ष 2000 इकाइयाँ

विस्तृत उत्पाद विवरण

लेजर प्रकार:फाइबर लेजर स्रोतकाटने क्षेत्र:व्यास 20-200 मिमी
शीतलन मोड:पानी ठंढा करनाआवेदन:लागू सामग्री
कार्यरत वोल्टेज:380V / 50Hzफोकस विधि:बाद और स्वचालित समायोजन फोकस
ट्रांसमिशन विधि:गियर और रैकलेजर पावर:500W
काम करने योग्य अधिकतम भार:1000kgsएक्स / वाई एक्सिस पोजिटियो:0.05 / 1000 मिमी
सीएनसी या नहीं:हाँवर्ग:कक्षा 4 लेजर

उत्पाद वर्णन

लेजर प्रकारफाइबर लेजर
लेजर ब्रांडआईपीजी / मैक्सफोटोनिक्स
लेजर पावर500W (1000W / 2000W / 4000W वैकल्पिक)
कार्य क्षेत्र1500mmX3000 मिमी 1300x2500 मिमी वैकल्पिक
कार्य मेजफिक्स्ड वर्किंग टेबल
नियंत्रण प्रणालीPMAC पूर्ण-बंद लूप सर्वो नियंत्रण
चालन अवस्थाडबल गियर रैक ड्राइविंग
निष्क्रिय / प्रसंस्करण की गति72 मीटर / मिनट / 36 मीटर / मिनट
स्थिति निर्धारण0.05 मिमी
सुरक्षा प्रणालीसंलग्नक सुरक्षा
लेजर हेडप्रीसिटेक / लेजर मेक
बिजली की आपूर्तिAC220V 220 5% 50 / 60Hz / AC380V 50 5% 50 / 60Hz
कुल शक्ति7KW ~ 11KW
फर्श अंतरिक्ष5.6mX3.2m (निश्चित तालिका)

काटने पाइप विस्तार विनिर्देश

कतरन लंबाई6000 मिमी
व्यास20 मिमी-200 मिमी
शेष बची हुई सामग्री250 मिमी
एक्स अक्ष230mm
Y अक्ष6500 मिमी
Z अक्ष175 मिमी
स्थिति सटीकता0.05 मिमी
प्रत्याहार सटीकता0.03mm
एक्स अक्ष के लिए अधिकतम गति40m / मिनट
वाई अक्ष के लिए अधिकतम गति500 मिमी / s
त्वरण1 जी
आकार (L * डब्ल्यू * एच)12000 * 1800 * 2400 मिमी
वजन3800kg

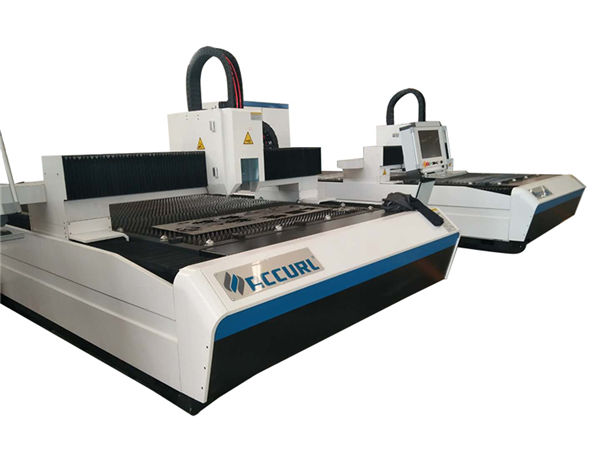

धातु के लिए पूरे फाइबर लेजर काटने की मशीन मशीन से मिलकर बनती है। इस प्रणाली में मशीन टूल, मोशन पार्ट्स, विद्युत उपकरण नियंत्रण भाग और अन्य सहायक भाग होते हैं। नियंत्रण प्रणाली तीन अक्ष गति भागों के संचालन के लिए है, इसलिए यह फाइबर लेजर काटने के सिर को ड्राइव कर सकता है एक स्थिर, सटीक और उच्च गति प्राप्त करना; एक्स और वाई अक्ष मूल पैकेजिंग उच्च गुणवत्ता और परिशुद्धता HIWIN रैखिक गाइड रेल के साथ आयातित द्वारा अपनाने, काम कर तालिका अपनाने समग्र मशीन वेल्डिंग करने के लिए वर्ग पाइप, तनाव से राहत annealing उपचार, mesa के अधिकतम लोड असर 500 KG, यह भी मिल सकता है यूनिवर्सल बॉल बेयरिंग, मशीन एक्सटर्नल सेट अप पेरिफेरल क्लैंपिंग डिवाइस, ट्रांसमिशन की सटीकता सुनिश्चित करने के लिए पूर्ण संलग्न डस्ट प्रूफ डिवाइस, फोटोइलेक्ट्रिक सेंसर और अन्य सटीक पोजिशनिंग पार्ट्स का उपयोग करें।

फायदा

1. रोटरी-डिवाइस में इलेक्ट्रिक-ड्राइवर मोटर गति को आसानी से समायोजित करें, आसान-काम, कम शोर, उच्च रोटरी गति, उच्च सटीकता।
2. इंटरसेक्टिंग लाइन को काटा जा सकता है। ट्यूबलर निर्माण के लिए सबसे अच्छा विकल्प।
3. आयातित उच्च परिशुद्धता संचरण डिवाइस है जो पूरी तरह से सर्वो प्रणाली के साथ काम कर रहा है, इस प्रकार यह सुनिश्चित कर सकते हैं काटने परिशुद्धता और दक्षता है।
4. उत्कृष्ट पथ की गुणवत्ता: छोटे लेजर डॉट और उच्च कार्य कुशलता, उच्च गुणवत्ता।
5. उच्च काटने की गति: काटने की गति एक ही शक्ति CO2 लेजर काटने की मशीन की तुलना में 2-3 गुना है।
6. स्थिर चल रहा है: अपनाने दुनिया के शीर्ष आयात फाइबर पराबैंगनीकिरण, स्थिर प्रदर्शन, प्रमुख भागों 100,000 घंटे तक पहुँच सकते हैं;
7. photoelectric रूपांतरण के लिए उच्च दक्षता: CO2 लेजर काटने की मशीन के साथ तुलना करें, फाइबर लेजर काटने की मशीन में तीन बार photoelectric रूपांतरण दक्षता है।
8. कम लागत: ऊर्जा बचाएं और पर्यावरण की रक्षा करें। फोटोइलेक्ट्रिक रूपांतरण दर 25-30% तक है। कम बिजली की खपत, यह पारंपरिक CO2 लेजर काटने की मशीन का केवल 20% -30% है।
9. कम रखरखाव: फाइबर लाइन ट्रांसमिशन की जरूरत नहीं है लेंस को प्रतिबिंबित, रखरखाव लागत बचाने के लिए;
10. आसान संचालन: फाइबर लाइन ट्रांसमिशन, ऑप्टिकल पथ का कोई समायोजन नहीं।

लागू सामग्री

मुख्य रूप से कार्बन स्टील, सिलिकॉन स्टील, स्टेनलेस स्टील, एल्यूमीनियम मिश्र धातु, टाइटेनियम मिश्र धातु, जस्ती स्टील शीट, अचार बोर्ड, एल्यूमीनियम जस्ता प्लेट, तांबा और कई प्रकार की धातु सामग्री काटने और इतने पर काटने के लिए उपयोग किया जाता है।

लागू उद्योग

शीट धातु, हार्डवेयर, बरतन, इलेक्ट्रॉनिक, मोटर वाहन भागों, कांच, विज्ञापन, शिल्प, प्रकाश, सजावट, गहने, आदि
लागू सामग्री:
विशेष रूप से कार्बन स्टील, स्टेनलेस स्टील, जस्ती स्टील, मिश्र धातु, टाइटेनियम, एल्यूमीनियम, पीतल, तांबा और अन्य धातु शीट के लिए
