छोटे आकार के सटीक फाइबर लेजर काटने की मशीन स्वचालित स्थिति 800 वाट

उत्पाद विवरण

प्रमाणन: ISO9001: 2008

भुगतान और नौवहन शर्तें:

न्यूनतम आदेश मात्रा: 1 इकाई

मूल्य परक्रामण

पैकेजिंग विवरण: लकड़ी के मामले

प्रसव के समय: 7-15 दिन

आपूर्ति की क्षमता: प्रति माह 2000 इकाइयाँ

विस्तृत उत्पाद विवरण

उत्पाद का नाम:	छोटे आकार 5050 उच्च परिशुद्धता फाइबर लेजर काटने की मशीन	लेजर पावर:	300 w से 800 w
कार्य क्षेत्र:	500 * 500 मिमी	अधिकतम गति	60m / मिनट
स्थिति सटीकता:	.03 0.01-0.03	पाव आपूर्ति:	3 × 380V ± 10% 220V ± 10%
पैकेज:	लकड़ी का बक्सा	वारंटी:	1 साल

यह मॉडल उच्च परिशुद्धता रैखिक मोटर कार्यक्षेत्र, उच्च परिशुद्धता, तेज गति को अपनाता है; वैकल्पिक उच्च परिशुद्धता सीसीडी स्वचालित स्थिति, स्वचालित अंशांकन। पूरी प्रक्रिया स्वचालित कंप्यूटर सॉफ्टवेयर, सॉफ्टवेयर इंटरफेस वास्तविक समय प्रतिक्रिया, प्रसंस्करण की स्थिति की समय पर समझ, गैर-संपर्क प्रसंस्करण कार्यक्रम, कोई यांत्रिक तनाव और विरूपण, सरल ऑपरेशन, उच्च काटने परिशुद्धता द्वारा नियंत्रित होती है।

1, व्यावहारिक नए प्रकार पेटेंट एकीकृत डिजाइन, लेजर स्रोत के विभिन्न प्रकार या निर्माताओं के साथ मेल कर सकते हैं, कॉम्पैक्ट संरचना विश्वसनीय, सुरक्षित, व्यावहारिक और उचित।
2, एक ऑप्टिकल संगमरमर मंच, विरोधी कंपन फ्रेम डिजाइन, उच्च गति आंदोलन, उच्च स्थिरता के लिए उपयुक्त का उपयोग करना।
3, उच्च परिशुद्धता, पूर्ण प्रतिक्रिया रैखिक मोटर कार्यक्षेत्र के साथ, गति तेज है; बड़े कार्य क्षेत्र दृश्य सटीक स्थिति वैकल्पिक, स्वचालित परिशुद्धता अंशांकन है।
4, बहु समारोह एकीकृत नियंत्रण, स्वतंत्र अनुसंधान और पेटेंट सॉफ्टवेयर के विकास, प्रसंस्करण में सॉफ्टवेयर स्वचालित नियंत्रण, सॉफ्टवेयर इंटरफ़ेस वास्तविक समय प्रतिक्रिया, सभी कार्यों और प्रसंस्करण की स्थिति के सभी भागों दिखा; गैर संपर्क प्रसंस्करण मोड, कोई यांत्रिक तनाव और विरूपण।

विन्यास

^#	^मद	^{विशिष्टता}	^{ब्रांड}	^{टिप्पणी}
¹	^{लेजर स्रोत}	^800W	^Maxphotonics
²	^{रैखिक मोटर}
³	^{ऑप्टिकल झंझरी}	^{संकल्प 0.5μm}	^{स्पेन}
⁴	^चालक		^servotronix
⁵	^{Z अक्ष पेंच मॉड्यूल समूह}
⁶	^{लेजर काटने सिर}	^BT230
⁷	^{सटीक रैखिक गाइड रेल}		^Hiwin
⁸	^{संगमरमर}	^{18001350200}	^{शेडोंग}
⁹	^{अंग का आवरण}	^मानक
¹⁰	^{मशीनिंग सामग्री}	^मानक		^{विमानन एल्यूमीनियम मिश्र धातु}

पैरामीटर

^{काम का आकार}		^{500 × 500 (मिमी)}
^{मैक्स। त्वरण}		^1.2g
^{एक्स एक्सिस}	^{मैक्स। गति बढ़ रही है}	^{60m / मिनट}
	^{मार्ग}	^{500 मिमी}
	^{स्थिति सटीकता}	^{± 0.01mm}
	^{दोहराव की सटीकता}	^{± 0.004mm}
^{वाई एक्सिस}	^{मैक्स। गति बढ़ रही है}	^{60m / मिनट}
	^{मार्ग}	^{500 मिमी}
	^{स्थिति सटीकता}	^{± 0.01mm}
	^{दोहराव की सटीकता}	^{± 0.004mm}
^{जेड एक्सिस}	^{मार्ग}	^100mm

कार्यकारी परिस्थितियां

¹	^{वर्किंग टेम्परेचर}	^{-10 ℃ ~ 45 ℃}
²	^{रिलेटेड ह्यूमिडिटी}	^{＜ 90% कोई संघनित्र नहीं}
³	^{वातावरण}	^{अच्छा वेंटिलेशन, कोई कंपन नहीं}
⁴	^{बिजली की आपूर्ति}	^{3 × 380V ± 10% 220V ± 10%}
⁵	^{ऊर्जा आवृत्ती}	^{50 हर्ट्ज}

4. मशीन का प्रस्ताव

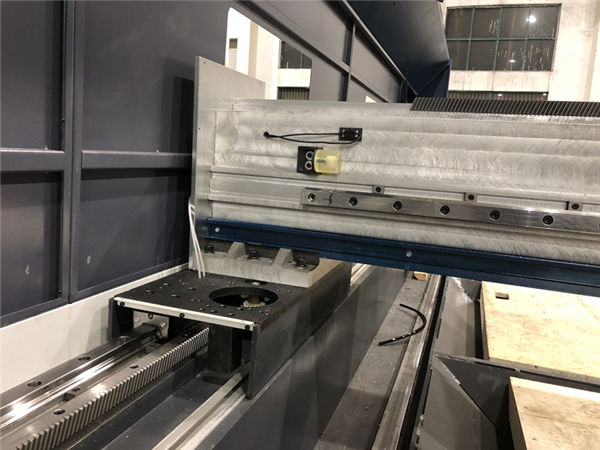

4. 1 मशीन रैक संगमरमर संरचना और अमेरिकी सीएनसी लेजर काटने प्रणाली को गोद लेती है। गैन्ट्री मिलिंग मशीन प्रसंस्करण के माध्यम से एकीकृत डिजाइनिंग के साथ, ताकि आंदोलन को सटीक बनाया जा सके। मोटर मोटर प्रणाली, अनुकूल इंटरफेस और दीर्घकालिक स्थिर कार्य।
उच्च सटीकता, कम घर्षण और इकट्ठा या आदान-प्रदान करने के लिए आसान THK जापान परिशुद्धता रैखिक गाइड रेल को अपनाया ।4। 2 लेजर काटने सिर
BT230 (Raytools, स्विट्ज़रलैंड ब्रांड) ऑटो फोकस सिस्टम के साथ लेजर कटिंग हेड। यह सामग्री के कचरे को विरूपण काटने से रोक सकता है। सुरक्षा ग्लास कटिंग हेड के अंदर महत्वपूर्ण ऑप्टिकल भागों की कम लागत को रख और संरक्षित कर सकता है। ऑटो फोकस सिस्टम गैर-फ्लैट धातु शीट प्रसंस्करण के लिए उपयुक्त है। उच्च गुणवत्ता वाले लेजर के साथ संयुक्त रूप से BT230 को व्यापक रूप से सिरेमिक, चिकित्सा, अर्धचालक और अन्य उद्योगों में उपयोग किया जा सकता है।

^मद	^{पैरामीटर}
^collimation	^100mm
^फोकस	^{125 मिमी}
^{ऑप्टिकल एपर्चर}	^25mm
^{नोजल (एकल)}	^{: 0.8 / 1.0 / 1.5 / 2.0 / 2.5 / 3.0 / 3.5 / 4.0 मिमी}
^{लेंस सामग्री}	^{क्वार्ट्ज}
^{फाइबर प्लग}	^QBH
^{सहायक दबाव}	^{मैक्स। 20bar}
^वजन	^{~ 1.5 Kg}

नियंत्रण प्रणाली

पेशेवर पीसी औद्योगिक कंप्यूटर ऑपरेशन, ग्राफिकल इंटरफेस, संचालित करने में आसान, पेशेवर कटिंग कंट्रोल सॉफ्टवेयर का उपयोग विभिन्न प्रकार के ग्राफिक्स और पाठ, वास्तविक समय प्रसंस्करण, सहायता सीएडी, कोरेलड्रॉव और अन्य पेशेवर मैपिंग सॉफ्टवेयर का स्वतंत्र रूप से डिजाइन कर सकता है।
। उच्च गुणवत्ता वाले औद्योगिक कंप्यूटर नियंत्रण ऑपरेशन
। उच्च कुशल, सीएनसी काटने की प्रणाली को संचालित करना आसान है
। Z अक्ष स्वचालित ट्रैकिंग फ़ंक्शन

अनुप्रयोग प्रदर्शित करते हैं

विभिन्न धातु शीट काटने और छिद्रण और लेजर प्रसंस्करण के अन्य प्रकार, जैसे कि हार्डवेयर, उपभोक्ता इलेक्ट्रॉनिक्स घटकों, विभिन्न उपकरणों, शीट धातु शीट औद्योगिक काटने के लिए लागू; विभिन्न धातु सामग्री के लिए सटीक काटने और ड्रिलिंग।
