फाइबर लेजर उत्कीर्णन मशीन 10 मीटर मशीन शरीर डिजाइन

उत्पाद विवरण

प्रमाणन: सीई
भुगतान और नौवहन शर्तें:
न्यूनतम आदेश मात्रा: 1Set
मूल्य पर भाव - ताव हो सकता है
पैकेजिंग विवरण: 1 * 40GP कंटेनर
प्रसव के समय: 30 दिनों का है
भुगतान की शर्तें: एल / सी, डी / ए, टी / टी, डी / पी, वेस्टर्न यूनियन

विस्तृत उत्पाद विवरण

आवेदन:	सभी धातु सामग्री	काटने मोटाई:	1 मिमी तक एसएस
लेजर प्रकार:	आयातित मूल फाइबर लेजर	अधिकतम काटने मोटाई:	20 मिमी / सीएस; 10 मिमी / एस एस
न्यूनतम चौड़ाई:	0.1 मिमी	नियंत्रण सॉफ्टवेयर:	Cypcut
ग्राफिक प्रारूप समर्थित:	एआई, बीएमपी, डीएसटी, डीडब्ल्यूजी, डीएक्सएफ, डीएक्सपी, एलएएस, पीएलटी	ब्रांड का नाम:
दोहराव सटीकता:	+/- 0.03mm	परिचालन तापमान:	0 डिग्री सेल्सियस -45 डिग्री सेल्सियस
शीतलन मोड:	पानी ठंढा करना	लेजर स्रोत:	IPG / Nlight / Raycus / अधिकतम
वोल्टेज:	AC380V% 10% 50HZ (60HZ)	काटने क्षेत्र:	3000x1500mm

आवेदन

0.2 से 14 मिमी मोटाई के साथ मानक स्टेनलेस स्टील पट्टी के लिए लागू किया गया

उत्पाद

कट सर्कल के 100-800 मिमी

परियोजना का स्थानांतरण

कोड	मद
1	स्क्रैप निपटान प्रणाली
2	यांत्रिक भुजा
3	लेजर काटने की मशीन
4	केंद्रीय विद्युत नियंत्रण कैबिनेट
5	शीतलन प्रणाली
6	दूध पिलाने की मशीन

लेजर मशीन की युक्ति

लेजर स्रोत का माध्यम	रेशा
काटने रेंज (एल * डब्ल्यू)	10000 मिमी × 15000 मिमी
जेड एक्सल स्ट्रोक	250 मिमी
मैक्स। स्थिति की गति	120 मीटर / मिनट
एक्स, वाई एक्सल मैक्स। गति तेज करें	1.0g
शीतलन रूप	पानी ठंढा करना
लेजर तरंग दैर्ध्य	1070nm
लेजर स्रोत की आउटपुट शक्ति	500W / 1000W / 1500W / 2000W 2500W / 3000W / 4000W (वैकल्पिक)
मिन। काटने का अंतर	≤ 0.1 मिमी
एक्स, वाई और जेड एक्सल की स्थिति सटीकता	Mm 0.03 मिमी
एक्स, वाई और जेड एक्सल की बार-बार पोजिशनिंग सटीकता	± 0.01 मिमी
काटने की सामग्री की मोटाई (सामग्री के अनुसार)	0.2 - 25 मिमी
ड्राइवर मॉडल	आयातित इमदादी मोटर
पावर आवश्यकता	380 वी, 50/60 हर्ट्ज
वर्किंग टेम्परेचर	0-45 ℃
लगातार काम करने का समय	चौबीस घंटे
मशीन वजन	लगभग 12000 किलोग्राम
बिजली आपूर्ति का कुल संरक्षण स्तर	IP54

लेजर काटने की मशीन पैरामीटर

खराद बिस्तर समग्र वेल्डिंग संरचना से बना है, तनाव से राहत के बाद annealing के बाद मोटे तौर पर मशीनिंग थे और धातु परिष्करण के माध्यमिक कंपन उम्र बढ़ने के उपचार, वेल्डिंग के कारण तनाव को बेहतर ढंग से हल करते हैं, इस प्रकार मशीन tool.X, Y, Y की स्थिरता में काफी सुधार होता है। Z धुरी जापानी इमदादी मोटर को गोद लेती है, उच्च परिशुद्धता पीसने वाले गियर रिड्यूसर और कठोरता रैक से लैस होती है, उच्च परिशुद्धता रैखिक गाइड, जैसे कुशल ट्रांसमिशन तंत्र, प्रभावी रूप से संचरण की सटीकता की गारंटी देता है; मशीन स्वचालित स्नेहन उपकरण से सुसज्जित है, काटने के क्षेत्र में धूल थकावट होती है। उपकरण, कटिंग क्षेत्र के निचले भाग में बेकार कार, मैकेनिकल कटिंग मोशन, चाप खराब भरने के संचालन को बनाए रखने के लिए, यात्रा को एक बार काटने के बाद मूल पर लौटने की आवश्यकता नहीं है, इस प्रकार बहुत समय की बचत, काटने की गति में बहुत सुधार हुआ। गणना से, इस सुधार के साथ कटाई के 15% से अधिक की दक्षता में सुधार कर सकते हैं।

इमदादी मोटर द्वारा संचालित चेन द्वारा कटिंग बेड के मूवमेंट को नियंत्रित करते हुए, बिस्तर की सतह कॉपर और एल्यूमीनियम सिलेंडर कैप से बनी होती है, कॉपर कैप स्क्रैच प्लेट को प्रभावी ढंग से कम कर सकती है, प्रतिस्थापन की लागत को कम कर सकती है।

डिवाइस मापदंडों को एकत्रित करना, uncoiling, स्ट्रेटन, फीडिंग

कोड	प्रदर्शन	पैरामीटर	टिप्पणी
1	कुंडल का अधिकतम लोडिंग भार	10T (मैक्स)
2	कुंडल की चौड़ाई	200 मिमी ~ 1300mm
3	कुंडल की मोटाई	0.3 मिमी ~ 1.5 मिमी
4	सामग्री रोल भीतरी व्यास	Ø460-530mm
5	सामग्री रोल बाहरी व्यास	Ø1300mm (मैक्स)
6	उत्पादन लाइन की गति	20 मीटर / मिनट
7	लोडिंग मोड	लोडिंग कार
8	तनाव करने की विधि	हाइड्रोलिक विरूपण
9	ब्रेकिंग विधि	वायवीय डिस्क ब्रेक
10	खिला नियंत्रण	विद्युत प्रेरण
11	खुलना	आवृत्ति नियंत्रण
12	कैरियर; एक ताबूत के साथ सामग्री	स्वचालित
13	दबाने वाला यंत्र	स्वचालित
14	फ्लैट रोलर	12 से नीचे 11
15	पिंच रोल	एक सेट
16	फीडर	चुटकी भर रोलर
17	फीडर चालक	सर्वो मोटर

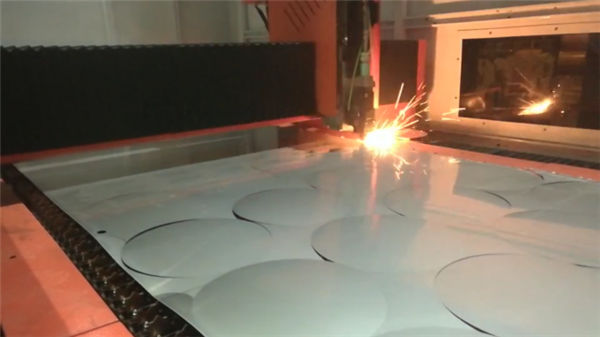

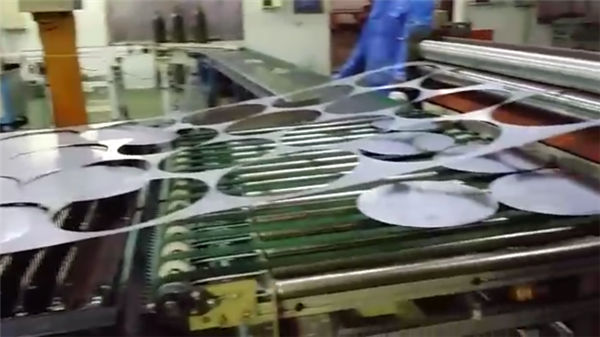

काटने के नमूने: (संलग्न फोटो संदर्भ के लिए हैं, कृपया हमारे साथ विस्तार से वीडियो के लिए संपर्क करें)

काटने के नमूने

पूर्व बिक्री सेवा

1. नि: शुल्क नमूने काटने,
नि: शुल्क नमूने काटने / परीक्षण के लिए, कृपया हमें अपनी सीएडी फ़ाइल भेजें, हम यहां कटिंग करेंगे और आपको कटिंग दिखाने के लिए वीडियो बनाएंगे, या आपको नमूना भेजकर कटिंग गुणवत्ता की जांच करेंगे।
2. अनुकूलित मशीन डिजाइन
ग्राहक के आवेदन के अनुसार, हम अपनी मशीन को ग्राहक की सुविधा और उच्च उत्पादन क्षमता के अनुसार संशोधित कर सकते हैं।

बिक्री के बाद सेवा

A. मशीन को इंस्टॉलेशन, ऑपरेशन, रखरखाव और परेशानी की शूटिंग के लिए अंग्रेजी में प्रशिक्षण वीडियो और उपयोगकर्ता के मैनुअल के साथ आपूर्ति की जाएगी, और ई-मेल, फैक्स, टेलीफोन, स्काइप द्वारा तकनीकी गाइड देगा ...।
B. हम तकनीशियन को स्थापना और प्रशिक्षण के लिए ग्राहक की साइट पर पेश करते हैं, ग्राहक वीजा, टिकट, स्थानीय रहने की लागत को कवर करेगा।
C. ग्राहक प्रशिक्षण के लिए हमारे कारखाने में आ सकते हैं। हम इंस्टॉलेशन, ऑपरेशन, मशीन की समस्या-शूटिंग और रखरखाव का प्रशिक्षण देंगे।
हमारी कार्यशाला में प्रशिक्षण के दौरान, हम 7 दिनों के लिए मुफ्त प्रशिक्षण और रहने की लागत, 2 लोगों को सीमित करते हैं।

गारंटी

a) .1 वर्ष के लिए पूरी मशीन (मानव निर्मित क्षति के लिए बातचीत की जाती है।)
बी)। लेजर स्रोत 2 साल की वारंटी
सी)। Lifelong रखरखाव और स्पेयर पार्ट्स की आपूर्ति
डी)। संचालन कर्मचारियों के लिए नि: शुल्क प्रशिक्षण। (इंजीनियर विदेश जा सकता है बातचीत की है।)

सामान्य प्रश्न

Q1: मैं मेरे लिए सबसे अच्छी मशीन कैसे प्राप्त कर सकता हूं?
आप हमें अपनी कार्य सामग्री, चित्र या वेदियो द्वारा विस्तार से काम बता सकते हैं ताकि हम यह अनुमान लगा सकें कि हमारी मशीन आपकी आवश्यकता को पूरा कर सकती है या नहीं। फिर हम आपको सबसे अच्छा मॉडल दे सकते हैं जो हमारे अनुभव पर निर्भर करता है।

Q2: यह पहली बार है जब मैं इस तरह की मशीन का उपयोग करता हूं, क्या इसे संचालित करना आसान है?
हम आपको अंग्रेजी में मैनुअल और गाइड वेदियो भेजेंगे, यह आपको सिखा सकता है कि मशीन को कैसे संचालित किया जाए। यदि आप अभी भी इसका उपयोग करना नहीं सीख सकते हैं, तो हम आपको "टीमव्यूअर" ऑनलाइन मदद सॉफ़्टवेयर की मदद कर सकते हैं। या तो हम फोन, ईमेल या अन्य संपर्क तरीकों से बात कर सकते हैं।

Q3: अगर मशीन में मेरी जगह की समस्या है, तो मैं कैसे कर सकता था?
हम वारंटी अवधि में आपको नि: शुल्क भागों भेज सकते हैं अगर मशीनों को "सामान्य उपयोग" के तहत कोई समस्या है।

Q4: क्या आप मशीनों के लिए शिपमेंट की व्यवस्था करते हैं?
हाँ, प्रिय सम्मानित ग्राहक, एफओबी या सीआईएफ मूल्य के लिए, हम आपके लिए शिपमेंट की व्यवस्था करेंगे। EXW मूल्य के लिए, ग्राहकों को स्वयं या उनके एजेंटों द्वारा शिपमेंट की व्यवस्था करने की आवश्यकता होती है।
