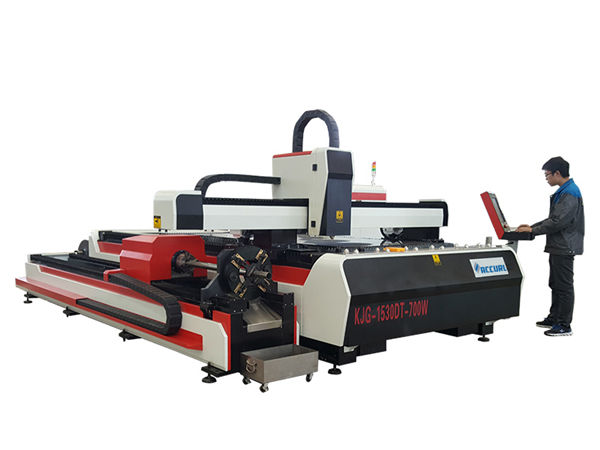

फाइबर लेजर मेटल कटिंग मशीन 500w 800w 1kw 800mm / s ऑपरेटिंग स्पीड

उत्पाद विवरण

प्रमाणन: CE, एफडीए, IOS9001
भुगतान और नौवहन शर्तें:
न्यूनतम आदेश मात्रा: 1 सेट
मूल्य: अमरीकी डालर
पैकेजिंग विवरण: मानक लकड़ी पैकिंग
प्रसव के समय: 30-45 दिन
भुगतान की शर्तें: टी / टी, वेस्टर्न यूनियन, मनीग्राम, एल / सी, डी / पी
आपूर्ति की क्षमता: प्रति माह 100 सेट

विस्तृत उत्पाद विवरण

आदर्श:	आर एल-P5050-500	लेजर पावर:	500W
लेजर स्रोत:	अधिकतम / Raycus / IPG	अधिकतम प्रसंस्करण आकार:	500 * 500 मिमी // 600 * 600 मिमी
अधिकतम ऑपरेटिंग गति:	800 मिमी / s	नियंत्रण प्रणाली:	Cypcut
सामग्री काटने मोटाई:	0.2-30mm	बिजली की आपूर्ति:	AC380V 50Hz / 5KW
स्थिति सटीकता:	± 0.05 मिमी / 500 मिमी	एचएस कोड:	8456110090
परिवहन पैकेज:	लकड़ी का कार्टन	वजन:	1100KG
दोहराएँ स्थिति सटीकता:	± 0.05 मिमी / 500 मिमी	लेजर प्रकार:	फाइबर लेजर

आवेदन सामग्री

फाइबर लेजर कटिंग उपकरण स्टेनलेस स्टील शीट, हल्के स्टील प्लेट, कार्बन स्टील शीट, मिश्र धातु स्टील प्लेट, स्प्रिंग स्टील शीट, लोहे की प्लेट, जस्ती लोहा, जस्ती चादर, एल्यूमीनियम प्लेट, तांबा शीट, पीतल शीट, कांस्य प्लेट के साथ धातु काटने के लिए उपयुक्त है , गोल्ड प्लेट, सिल्वर प्लेट, टाइटेनियम प्लेट, मेटल शीट, मेटल प्लेट, ट्यूब और पाइप इत्यादि

लेजर जनरेटर के लिए मशीन पैरामीटर

मद	पैरामीटर
लेजर प्रकार	फाइबर लेजर
शक्ति	500W / 1000 वाट / 1500W / 2000W / 3000W / 4000W / 6000W
लहर की लंबाई	1070-1080nm
इलेक्ट्रो-ऑप्टिकल रूपांतरण दक्षता	25-30%
XYZ रूट	3025mm / 1525mm / 100mm
सामग्री काटने की मोटाई	0.2-8mm
काटने की सीम चौड़ाई	0.1-0.2mm
दोहराएं स्थिति सटीकता	± 0.05 मिमी / 500 मिमी
स्थिति सटीकता	± 0.05 मिमी / 500 मिमी
अधिकतम गति	60000mm / मिनट
अधिकतम। गति की गति	25 मी / मिनट
अधिकतम भार	500 किलो
मशीन वजन	2300kg
आवश्यक शक्ति	220V 50 हर्ट्ज / 60 हर्ट्ज
मशीन का आकार (एल * डब्ल्यू * एच)	4500 मिमी * 2450mm * 1700mm

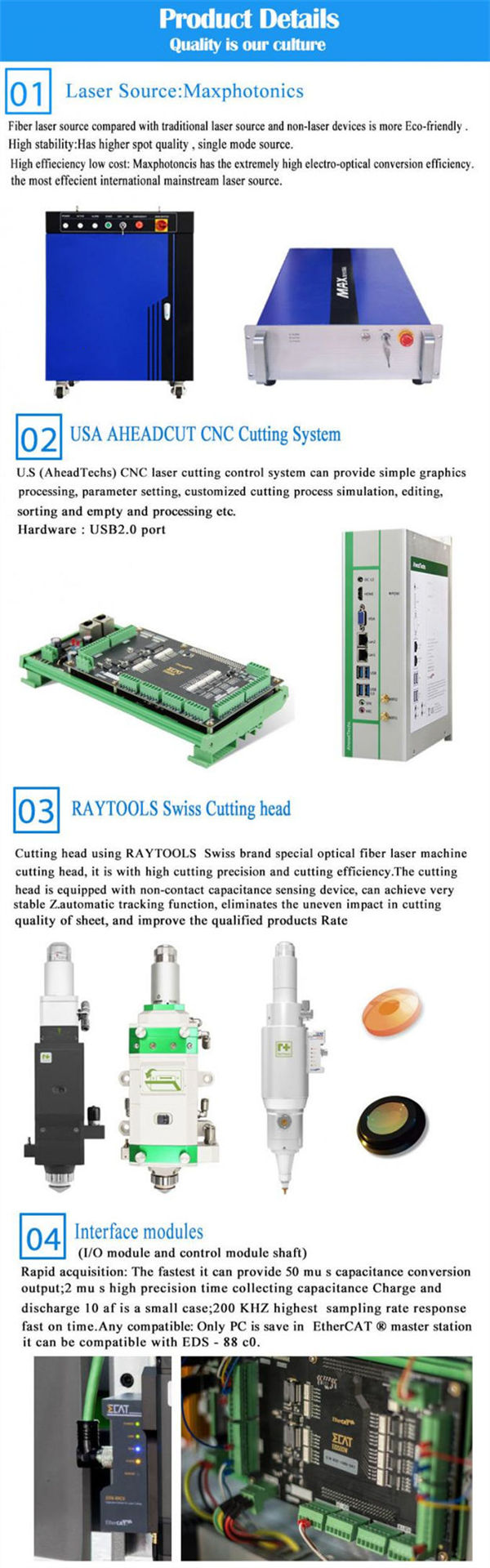

फाइबर लेजर कटर का विन्यास

	विवरण	मात्रा	मूल	ब्रांड
1	फाइबर लेजर स्रोत (500W / 800W)	एक सेट	चीन	मैक्स
2	लेजर काटने सिर	1 पीसी	स्विट्जरलैंड	RAYTOOLS
3	मशीन बिस्तर और सामान	एक सेट	चीन
4	विद्युत नियंत्रण	एक सेट		OMRON, श्नाइडर
5	गैस सर्किट नियंत्रण	एक सेट	जापान	एसएमसी
6	सटीक रैक	प्रत्येक 3 सेट	चीन
7	सटीक रैखिक गाइड रेल	प्रत्येक 3 सेट	ताइवान	पीएमआई
8	प्लैनेटरी गीयर	3SET	चीन
9	मशीन बिस्तर सामान	एक सेट	चीन
10	डिजिटल कटिंग सिस्टम	एक सेट	अमेरीका	AHEADCUT
11	औद्योगिक नियंत्रण कंप्यूटर	एक सेट	चीन	AHEADCUT
12	संचार सहायक और चालक	4sets	चीन
13	प्रशीतलन इकाई	एक सेट	चीन
14	अपशिष्ट रीसाइक्लिंग उपकरण	एक सेट	चीन

उपकरण कार्य और पर्यावरण संबंधी आवश्यकताएं

आवश्यकता

बिजली की आपूर्ति: विनियमित स्थिर बिजली की आपूर्ति: (अनुशंसित)

(1) रेटेड आउटपुट वोल्टेज: 220 वी

(2) वोल्टेज आवृत्ति: 50 हर्ट्ज

(3) दो चरण वोल्टेज की स्थिरता + 5%

(4) आउटपुट वोल्टेज समायोजन दर: <2%

सहायक गैस के साथ काटना:

स्वच्छ, शुष्क संपीड़ित हवा और उच्च शुद्धता ऑक्सीजन (O2) और नाइट्रोजन (N2), शुद्धता 99.9% से कम नहीं

काटने की सामग्री

शीट सामग्री भी, चिकनी है; सतह को साफ करें

संपीड़ित वायु आपूर्ति उपकरण

(1) रेटेड दबाव: 14 बार

(२) क्षमता: १ एम ३

थ्योरी कटिंग पैरामीटर

पावर (डब्ल्यू)	सामग्री	मोटाई (मिमी)	काटने की गति (एम / मिनट)	गैस
800	स्टेनलेस स्टील	1	8-9	एन 2
		2	5-6	एन 2
		3	1.8-2	एन 2
		4	1.2-1.3	एन 2
800	कार्बन स्टील	1	8-10	O2
		2	4-5	O2
		3	2.8-3	O2
		4	1.4-1.8	O2
		5	1.2-1.5	O2
		6	0.9-1.1	O2
		8	0.6-0.7	O2

पावर (डब्ल्यू)	सामग्री	मोटाई (मिमी)	काटने की गति (एम / मिनट)	गैस
500	स्टेनलेस स्टील	1	6-8	एन 2
		2	2-2.2	एन 2
		3	0.6-0.8	एन 2
500	कार्बन स्टील	1	7-8	O2
		2	3.5-4	O2
		3	2.8-3.2	O2
		4	1.3-1.5	O2
		5	0.9-1.1	O2
		6	0.6-0.7	O2
