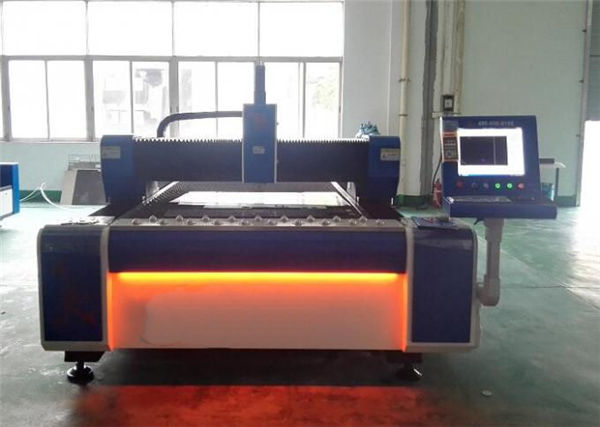

लेजर धातु काटने मशीनरी फाइबर लेजर स्रोत

IP54 3 अक्ष लेजर धातु काटने मशीनरी फाइबर लेजर स्रोत 380v 50/60 हर्ट्ज

उत्पाद विवरण


प्रमाणन: सीई
भुगतान और नौवहन शर्तें:
न्यूनतम आदेश मात्रा: 1Set
मूल्य पर भाव - ताव हो सकता है
पैकेजिंग विवरण: 1 * 40GP कंटेनर
प्रसव के समय: 30 दिनों का है
भुगतान की शर्तें: एल / सी, डी / ए, टी / टी, डी / पी, वेस्टर्न यूनियन

विस्तृत उत्पाद विवरण


आवेदन ::सभी धातु सामग्रीकाटने मोटाई:एसएस तक 12 मिमी, एमएस तक 22 सेमी
लेजर प्रकार ::फाइबर लेजरउत्पाद:लेजर कटिंग मशीन
न्यूनतम चौड़ाई:0.1 मिमीनियंत्रण सॉफ्टवेयर ::Cypcut
ग्राफिक प्रारूप समर्थित ::एआई, बीएमपी, डीएसटी, डीडब्ल्यूजी, डीएक्सएफ, डीएक्सपी, एलएएस, पीएलटीब्रांड का नाम::TAIYI लेजर
दोहराव सटीकता ::+ -0.03mmपरिचालन तापमान::0 डिग्री सेल्सियस -45 डिग्री सेल्सियस
शीतलन मोड:पानी ठंढा करनालेजर स्रोत:चीनी या आयातित
वोल्टेज::AC380V% 10% 50HZ (60HZ)काटने क्षेत्र:3000x1500mm

लेजर कटिंग मशीन का परिचय


लेजर काटने की मशीन जर्मनी से वर्तमान सबसे उन्नत लेजर प्रौद्योगिकी निर्माताओं को गोद लेती है, यूके समर्पित लेजर गुहा का आयात करता है, इसमें प्रभाव cooing और उच्च इलेक्ट्रॉनिक-ऑप्टिकल रूपांतरण दक्षता का गुण होता है। संरचना में, मशीन की एक संरचना होती है, इसमें कार्य होते हैं अधिक सौंदर्य उपस्थिति और अधिक सुविधाजनक संचालन के साथ निर्देशन में ऑप्टिकल पूर्वावलोकन और फोकस। मशीन नवीनतम बाहरी जल शीतलन प्रणाली से लैस है जिसमें बहुत कम चलने वाला शोर और उच्च सटीकता तापमान नियामक है, जो लंबे समय तक चलने के लिए विश्वसनीय गारंटी प्रदान करता है।

फाइबर लेजर काटने की मशीन की मुख्य विशेषताएं


1) अपनाने विश्व प्रसिद्ध जर्मनी Dlaser फाइबर लेजर स्रोत और संयुक्त राज्य अमेरिका लेजर Mech काटने सिर और
डायनामिक फोकस सिस्टम, यह उच्च परिशुद्धता के साथ विभिन्न प्रकार की धातु सामग्री को काट और पंच कर सकता है
और उच्च गति।
2) चूंकि लेजर फाइबर द्वारा प्रेषित होता है, इसलिए इसे लेजर ऑप्टिकल पथ के रखरखाव या समायोजित करने की कोई आवश्यकता नहीं है।
यह मशीनों के फॉल्ट रेट को बहुत कम कर देता है और कामकाजी जीवन को बढ़ा देता है।
3) बड़े प्रारूप काटने का क्षेत्र विभिन्न प्रकार के धातु प्रसंस्करण की मांगों को पूरा करता है।

विशिष्टता


लेजर स्रोत का माध्यमरेशा
काटने रेंज (एल * डब्ल्यू)3000 मिमी × 15000 मिमी
जेड एक्सल स्ट्रोक250 मिमी
मैक्स। स्थिति की गति120 मीटर / मिनट
एक्स, वाई एक्सल मैक्स। गति तेज करें1.0g
शीतलन रूपपानी ठंढा करना
लेजर तरंग दैर्ध्य1070nm


लेजर स्रोत की आउटपुट शक्ति



500W / 1000W / 1500W / 2000W

2500W / 3000W / 4000W

(वैकल्पिक)

मिन। काटने का अंतर≤ 0.1 मिमी
एक्स, वाई और जेड एक्सल की स्थिति सटीकताMm 0.03 मिमी
एक्स, वाई और जेड एक्सल की बार-बार पोजिशनिंग सटीकता± 0.01 मिमी
काटने की सामग्री की मोटाई (सामग्री के अनुसार)0.2 - 25 मिमी
ड्राइवर मॉडलआयातित इमदादी मोटर
पावर आवश्यकता380 वी, 50/60 हर्ट्ज
वर्किंग टेम्परेचर0-45 ℃
लगातार काम करने का समयचौबीस घंटे
मशीन वजनलगभग 12000 किलोग्राम
बिजली आपूर्ति का कुल संरक्षण स्तरIP54

काटना मोटाई संदर्भ तालिका


लेजर पावरअधिकतम काटने मोटाई
कार्बन स्टील (मिमी)स्टेनलेस स्टील (मिमी)एल्यूमीनियम (मिमी)पीतल

(मिमी)

700W8311
1000 वाट12422.5
1500W14543
2000W16654
3000W221068
संदर्भ के लिए केवल ऊपर पैरामीटर

व्यापक रूप से इस्तेमाल किया


व्यापक रूप से रसोई के उपकरण, इलेक्ट्रिक कंट्रोल बॉक्स, उच्च-रिज़ॉल्यूशन डिवाइस, मैकेनिकल उपकरण, इलेक्ट्रिकल में उपयोग किया जाता है
उपकरण, प्रकाश व्यवस्था, पोस्टर, ऑटो पार्ट्स, प्रदर्शन उपकरण, हार्डवेयर और धातु प्रसंस्करण।

विस्तृत चित्र


नाम:मशीन शरीर और सहायक उपकरण। 6 ℃ ℃, ओवन में 24 घंटे ठंडा, सटीक CO2 संरक्षण वेल्डिंग, विरूपण के बिना 20 साल का उपयोग सुनिश्चित करने के लिए।
बी। एसिंक्रोनस एक्स / वाई / जेड अक्ष: जेड-अक्ष 150 मिमी चला सकते हैं, धातु की चादरों की कई किस्मों को काटने के लिए उपयुक्त है।
c। उच्च गुणवत्ता इसकी स्थायित्व और आसान रखरखाव की गारंटी देती है।
नाम:एसी इमदादी मोटर और ड्राइवर। आयातित इमदादी मोटर (वाई-एक्सिस दो इमदादी मोटर्स द्वारा संचालित) के साथ-साथ परिष्कृत ग्रहीय रेड्यूसर स्थिर, सटीक और विश्वसनीय ड्राइव सुनिश्चित करता है।
नाम:परिशुद्धता रैखिक मार्गदर्शिकाएँ काटने की प्रणाली, लेजर शक्ति और सर्वो आंदोलन एक दूसरे पर पूरी तरह से सूट करते हैं, उच्च प्रसंस्करण गति और सटीकता सुनिश्चित करने के लिए उच्च परिशुद्धता गियर और रैक ड्राइव सिस्टम, विनिमेय डबल वर्क टेबल।
नाम:कटिंग हेड। कॉन्टैक्टलेस कटिंग हेड में ऑटो हाइट ट्रैकिंग और एंटी-टकराव का कार्य होता है, जो एक ही आउटपुट पावर के तहत काटने की गति, चिकनाई और काटने की सटीकता में सुधार करता है। एक शब्द में, काटने की दक्षता बढ़ाई जा सकती है।
नाम:लेजर सोर्सफास्ट गति, उच्च परिशुद्धता काटने की रेखा, और चिकनी काटने के किनारे

काटने के नमूने


प्रशिक्षण


बिक्री के बाद सेवा, प्रशिक्षण से मशीन स्थापना तक (3 तरीके):

1. अंग्रेजी में वीडियो और उपयोगकर्ता के मैनुअल की स्थापना, संचालन, रखरखाव और परेशानी की शूटिंग, और तकनीकी गाइड के लिए ई-मेल, फैक्स, टेलीफोन / व्हाट्सएप / स्काइप // और इतने पर की पेशकश की, जब आप मिलते हैं स्थापना, उपयोग या समायोजन की कुछ समस्याएं।
2. अपनी कंपनी की व्यवस्था कर सकते हैं प्रौद्योगिकीविद् हमारे कारखाने के लिए उपकरण और बुनियादी आवश्यक ज्ञान, पर्याप्त प्रशिक्षण समय 3-5days के बारे में जानने के लिए आते हैं, प्रशिक्षण सामग्री इस प्रकार है:
ए) आम ड्राइंग सॉफ्टवेयर प्रशिक्षण;
बी) प्रशिक्षण प्रक्रियाओं पर और बंद मशीन;
ग) नियंत्रण कक्ष और सॉफ्टवेयर मापदंडों का महत्व, मापदंडों की सीमा
घ) मशीन की बुनियादी सफाई और रखरखाव;
ई) सामान्य हार्डवेयर समस्या निवारण;
च) ऑपरेशन की सावधानी।
3. दरवाजा करने के लिए अनुदेश प्रशिक्षण सेवा। वीजा, यात्रा व्यय और आवास ग्राहक की लागत पर होंगे। प्रशिक्षण अवधि के दौरान हमारे दोनों इंजीनियरों के लिए अनुवादक की व्यवस्था करना बेहतर है। प्रशिक्षण समय: 3-5days

गारंटी


a) .1 वर्ष के लिए पूरी मशीन (मानव निर्मित क्षति के लिए बातचीत की जाती है।)
बी)। लेजर स्रोत 2 साल की वारंटी
सी)। Lifelong रखरखाव और स्पेयर पार्ट्स की आपूर्ति
डी)। संचालन कर्मचारियों के लिए नि: शुल्क प्रशिक्षण। (इंजीनियर विदेश जा सकता है बातचीत की है।)

पैकेजिंग और शिपिंग


1. हमारे लकड़ी के मामले धूमन उपचार के बाद है। कभी नहीं लकड़ी निरीक्षण, शिपिंग समय की बचत है।
2. सभी मशीन के स्पेयर पार्ट्स को कुछ नरम सामग्री द्वारा कवर किया गया था, मुख्य रूप से मोती ऊन का उपयोग करके।
वितरण प्रक्रिया में होने वाले सभी नुकसानों से बचने के लिए। जब हम प्लास्टिक की चादर को कसकर ढँक देंगे, तो सुनिश्चित करें कि ढकी हुई नरम सामग्री से भी बने रहें, वाटरप्रूफ और रस्ट प्रूफ से भी बचें।
3. बाहरी तयशुदा फॉर्मवर्क के साथ लकड़ी का मामला है।
4. लकड़ी के मामले के नीचे फर्म लोहे का जैक है, हैंडलिंग और परिवहन के लिए सुविधाजनक है।
