स्टेनलेस स्टील के लिए धातु शीट स्टील फाइबर लेजर काटने की मशीन

उत्पाद विवरण

प्रमाणन: सीई
भुगतान और नौवहन शर्तें:
न्यूनतम आदेश मात्रा: 1Set
मूल्य पर भाव - ताव हो सकता है
पैकेजिंग विवरण: 1 * 40GP कंटेनर
प्रसव के समय: 30 दिनों का है
भुगतान की शर्तें: एल / सी, डी / ए, टी / टी, डी / पी, वेस्टर्न यूनियन
आपूर्ति की क्षमता: 150 सेट

विस्तृत उत्पाद विवरण

आवेदन ::	सभी धातु सामग्री	काटने मोटाई:	एसएस तक 12 मिमी, एमएस तक 22 सेमी
लेजर प्रकार ::	रेशा	पल्स आवृत्ति:	1-2000HZ
पोजिशनिंग सिस्टम:	लाल बत्ती	नियंत्रण सॉफ्टवेयर ::	Cypcut
ग्राफिक प्रारूप समर्थित ::	एआई, बीएमपी, डीएसटी, डीडब्ल्यूजी, डीएक्सएफ, डीएक्सपी, एलएएस, पीएलटी	उत्पत्ति का स्थान::	चीन
मॉडल संख्या::	स्व-6020JB	बिक्री के बाद सेवा प्रदान की ::	इंजीनियर्स सेवा मशीनरी प्रवासी के लिए उपलब्ध है
दोहराव सटीकता ::	+ -0.03mm	परिचालन तापमान::	0 डिग्री सेल्सियस -45 डिग्री सेल्सियस
काम की आर्द्रता ::	5%-95%	लेजर स्रोत:	चीनी या आयातित
वोल्टेज::	AC380V% 10% 50HZ (60HZ)	काटने क्षेत्र:	6000 * 2000 मिमी
उत्पाद का नाम:	धातु शीट स्टील फाइबर लेजर काटने की मशीन TY-6020JB

फाइबर लेजर मशीन का लाभ

1. पारंपरिक लेजर के साथ तुलना करें, फाइबर लेजर अधिक पर्यावरण संरक्षण है
2. बहुत कम बिजली की खपत: फाइबर लेजर की फोटोइलेक्ट्रिक रूपांतरण दक्षता 15times पारंपरिक लेजर की तुलना में अधिक है।
3. उच्च लेजर स्पॉट गुणवत्ता: एकल-मॉड्यूल लेजर स्रोत
4. कम खपत: बिजली की खपत प्रति घंटे 7KW के तहत है।

फाइबर लेजर काटने की मशीन की मुख्य विशेषताएं

मशीन शरीर:
1. 8mm स्टील संरचना, 600 ℃ गर्मी उपचार, सटीक वेल्डिंग के साथ Taiyi की मशीन शरीर, विरूपण के बिना 20 साल के उपयोग को सुनिश्चित करने के लिए।

2. मैग्नीशियम मिश्र धातु कास्टिंग के साथ गैन्ट्री, विरूपण के बिना मजबूत स्थिरता, तेज आंदोलन।

3. मशीन बॉडी के दोनों किनारों पर हाई एफिशिएंसी ज़ोनिंग सिस्टम, स्ट्रॉन्ग सेग्ड डस्ट और स्मोकिंग कलेक्शन, यह वर्कर को होने वाले नुकसान को कम करेगा।

4. आयातित परिशुद्धता निकला हुआ किनारा reducer और इमदादी मोटर, तेजी से चल गति।

5. मशीन के बिस्तर पर 70 ब्लेड और 6 स्लाइड बार, मशीन की चेतावनी को कम करने के लिए करीब ब्लेड के साथ, स्लाइड बार सिलिंडर के साथ काम कर रहे हैं और आसानी से शीट डाउनलोड कर सकते हैं।

6. लचीले लोडिंग बॉक्स में सामने की तरफ और दोनों तरफ मशीन वर्किंग कंडीशन के लिए कंफर्टेबल है।

विशिष्टता

लेजर स्रोत का माध्यम	रेशा
काटने रेंज (एल * डब्ल्यू)	6000 मिमी × 2000 मिमी
जेड एक्सल स्ट्रोक	250 मिमी
मैक्स। स्थिति की गति	120 मीटर / मिनट
एक्स, वाई एक्सल मैक्स। गति तेज करें	1.0g
शीतलन रूप	पानी ठंढा करना
लेजर तरंग दैर्ध्य	1070nm
लेजर स्रोत की आउटपुट शक्ति	500W / 1000W / 1500W / 2000W 2500W / 3000W / 4000W (वैकल्पिक)
मिन। काटने का अंतर	≤ 0.1 मिमी
एक्स, वाई और जेड एक्सल की स्थिति सटीकता	Mm 0.03 मिमी
एक्स, वाई और जेड एक्सल की बार-बार पोजिशनिंग सटीकता	± 0.01 मिमी
काटने की सामग्री की मोटाई (सामग्री के अनुसार)	0.2 - 25 मिमी
ड्राइवर मॉडल	आयातित इमदादी मोटर
पावर आवश्यकता	380 वी, 50/60 हर्ट्ज
वर्किंग टेम्परेचर	0-45 ℃
लगातार काम करने का समय	चौबीस घंटे
मशीन वजन	लगभग 12000 किलोग्राम
बिजली आपूर्ति का कुल संरक्षण स्तर	IP54

काटना मोटाई संदर्भ तालिका

लेजर पावर	अधिकतम काटने मोटाई
लेजर पावर	कार्बन स्टील (मिमी)	स्टेनलेस स्टील (मिमी)	एल्यूमीनियम (मिमी)	पीतल (मिमी)
700W	8	3	1	1
1000 वाट	12	4	2	2.5
1500W	14	5	4	3
2000W	16	6	5	4
3000W	22	10	6	8
संदर्भ के लिए केवल ऊपर पैरामीटर

लागू सामग्री

स्टेनलेस स्टील, कार्बन स्टील, मिश्र धातु इस्पात, सिलिकॉन स्टील, स्प्रिंग स्टील, Galvanize प्लेट, मसालेदार प्लेट, पीतल की थाली, तांबा प्लेट, एल्यूमीनियम प्लेट, आदि

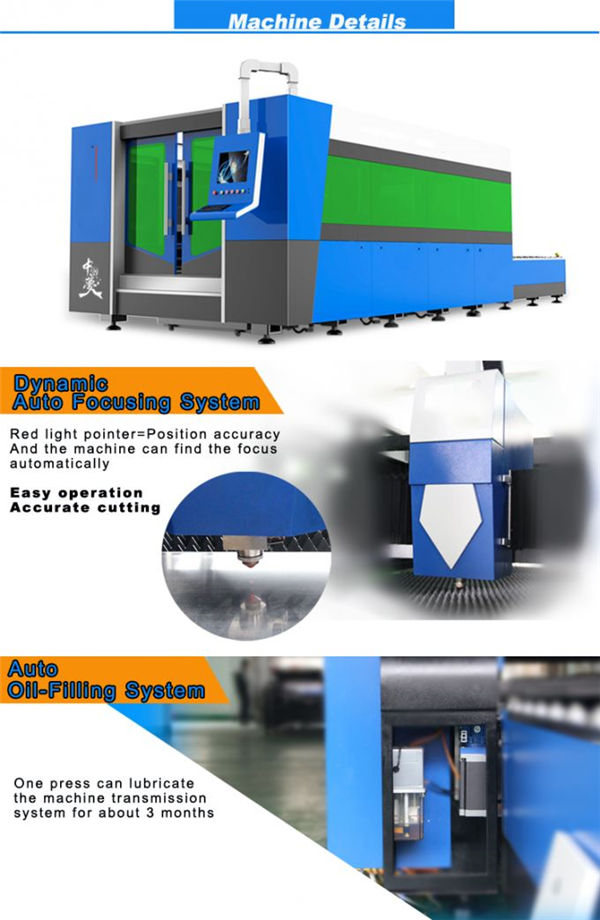

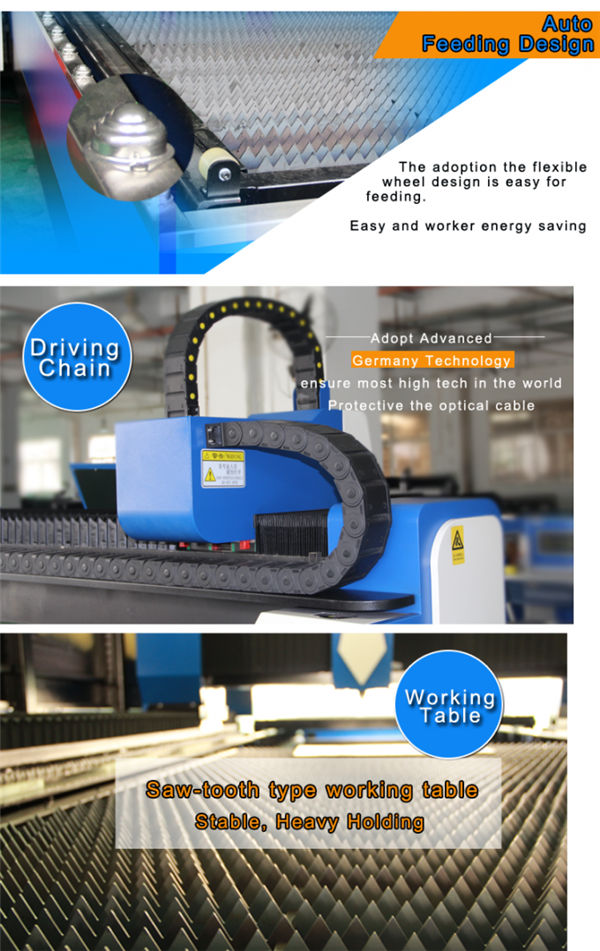

विस्तृत चित्र

	नाम:मशीन शरीर और सामान a.600 ℃ ताप उपचार, ओवन में 24 घंटे ठंडा, सटीक CO2 संरक्षण वेल्डिंग, विरूपण के बिना 20 साल का उपयोग सुनिश्चित करने के लिए। बी। एसिंक्रोनस एक्स / वाई / जेड अक्ष: जेड-अक्ष 150 मिमी चला सकते हैं, धातु की चादरों की कई किस्मों को काटने के लिए उपयुक्त है। c। उच्च गुणवत्ता इसकी स्थायित्व और आसान रखरखाव की गारंटी देती है।
नाम:एसी इमदादी मोटर और ड्राइवर परिष्कृत ग्रहीय reducer के साथ आयातित इमदादी मोटर (Y- अक्ष दो सर्वो मोटर्स द्वारा संचालित) स्थिर, सटीक और विश्वसनीय ड्राइव सुनिश्चित करता है।
	नाम:परिशुद्धता रैखिक मार्गदर्शिकाएँ उन्नत कटिंग सिस्टम, लेज़र पावर और सर्वो मूवमेंट एक-दूसरे पर पूरी तरह से सूट करते हैं, उच्च प्रसंस्करण गति और सटीकता सुनिश्चित करने के लिए उच्च परिशुद्धता गियर और रैक ड्राइव सिस्टम, विनिमेय डबल वर्क टेबल।
नाम:सिर काटना कांटैक्टलेस कटिंग हेड में ऑटो हाइट ट्रैकिंग और एंटी-टकराव का कार्य है, जो एक ही आउटपुट पावर के तहत काटने की गति, चिकनाई और काटने की सटीकता में सुधार करता है। एक शब्द में, काटने की दक्षता बढ़ाई जा सकती है।
	नाम:लेजर स्रोत तेज गति, उच्च परिशुद्धता काटने की रेखा, और चिकनी काटने की धार

नाम:मशीन शरीर और सामान

a.600 ℃ ताप उपचार, ओवन में 24 घंटे ठंडा, सटीक CO2 संरक्षण वेल्डिंग, विरूपण के बिना 20 साल का उपयोग सुनिश्चित करने के लिए।
बी। एसिंक्रोनस एक्स / वाई / जेड अक्ष: जेड-अक्ष 150 मिमी चला सकते हैं, धातु की चादरों की कई किस्मों को काटने के लिए उपयुक्त है।
c। उच्च गुणवत्ता इसकी स्थायित्व और आसान रखरखाव की गारंटी देती है।

नाम:एसी इमदादी मोटर और ड्राइवर

परिष्कृत ग्रहीय reducer के साथ आयातित इमदादी मोटर (Y- अक्ष दो सर्वो मोटर्स द्वारा संचालित) स्थिर, सटीक और विश्वसनीय ड्राइव सुनिश्चित करता है।

नाम:परिशुद्धता रैखिक मार्गदर्शिकाएँ

उन्नत कटिंग सिस्टम, लेज़र पावर और सर्वो मूवमेंट एक-दूसरे पर पूरी तरह से सूट करते हैं, उच्च प्रसंस्करण गति और सटीकता सुनिश्चित करने के लिए उच्च परिशुद्धता गियर और रैक ड्राइव सिस्टम, विनिमेय डबल वर्क टेबल।

नाम:सिर काटना

कांटैक्टलेस कटिंग हेड में ऑटो हाइट ट्रैकिंग और एंटी-टकराव का कार्य है, जो एक ही आउटपुट पावर के तहत काटने की गति, चिकनाई और काटने की सटीकता में सुधार करता है। एक शब्द में, काटने की दक्षता बढ़ाई जा सकती है।

नाम:लेजर स्रोत

तेज गति, उच्च परिशुद्धता काटने की रेखा, और चिकनी काटने की धार

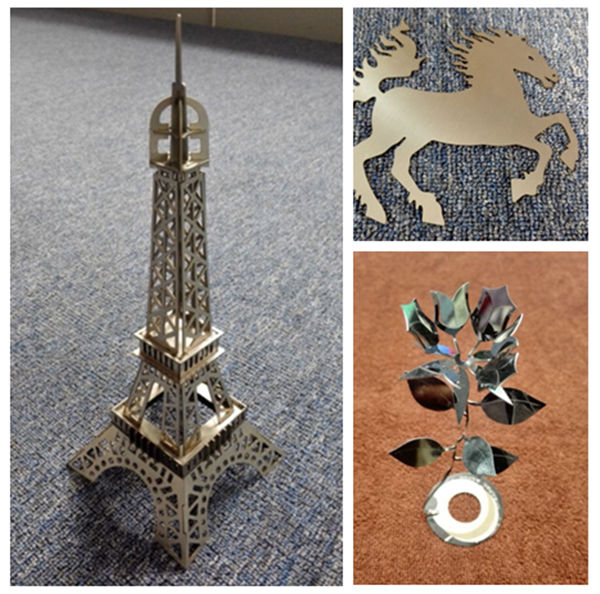

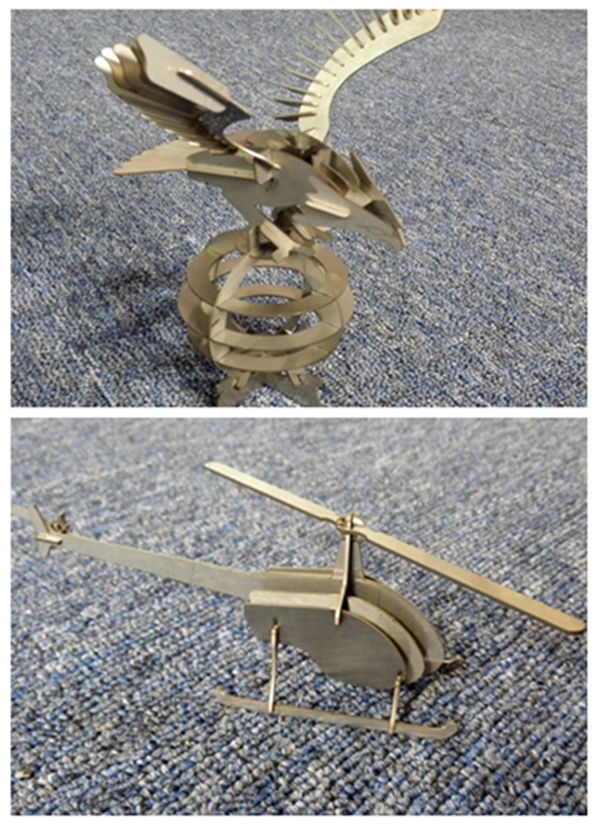

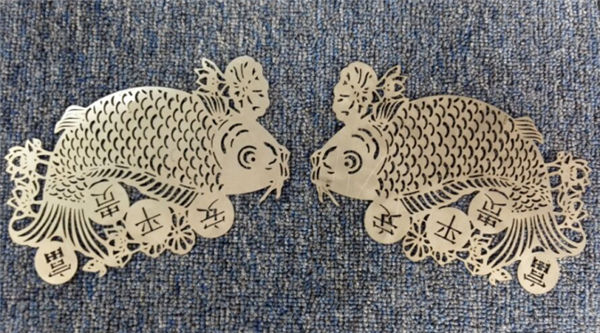

काटने के नमूने

प्रशिक्षण

बिक्री के बाद सेवा, प्रशिक्षण से मशीन स्थापना तक (3 तरीके):
1. प्रशिक्षण वीडियो और उपयोगकर्ता के मैनुअल अंग्रेजी में स्थापना, संचालन, रखरखाव और मुसीबत की शूटिंग के लिए पेश किया जाना है, और तकनीकी गाइड ई-मेल, फैक्स, टेलीफोन / व्हाट्सएप / स्काइप // और इतने पर की पेशकश की, जब आप मिलते हैं स्थापना, उपयोग या समायोजन की कुछ समस्याएं।
2. आपकी कंपनी टेक्नोलॉजिस्ट की व्यवस्था कर सकती है ताकि हमारे कारखाने को उपकरण और ऑपरेटिंग आवश्यक का बुनियादी ज्ञान सीखने के लिए पर्याप्त प्रशिक्षण समय, 3-5days के बारे में, प्रशिक्षण सामग्री निम्नानुसार है:
ए) आम ड्राइंग सॉफ्टवेयर प्रशिक्षण;
बी) प्रशिक्षण प्रक्रियाओं पर और बंद मशीन;
ग) नियंत्रण कक्ष और सॉफ्टवेयर मापदंडों का महत्व, मापदंडों की सीमा
घ) मशीन की बुनियादी सफाई और रखरखाव;
ई) सामान्य हार्डवेयर समस्या निवारण;
च) ऑपरेशन की सावधानी।
3. डोर-टू-डोर शिक्षा प्रशिक्षण सेवा। वीजा, यात्रा व्यय और आवास ग्राहक की लागत पर होंगे। प्रशिक्षण अवधि के दौरान हमारे दोनों इंजीनियरों के लिए अनुवादक की व्यवस्था करना बेहतर है। प्रशिक्षण समय: 3-5days

गारंटी

ए)। धातु फाइबर लेजर काटने की मशीन के लिए पूरी मशीन के लिए 1 वर्ष। (मानव निर्मित नुकसान पर बातचीत की जाती है।)
ख)। लेजर स्रोत 2 साल की वारंटी
सी)। आजीवन रखरखाव और स्पेयर पार्ट्स की आपूर्ति
घ)। ऑपरेशन कर्मचारियों के लिए नि: शुल्क प्रशिक्षण। (इंजीनियर विदेश जा सकता है बातचीत की है।)
